SERTO - Radialny system (de)montażu

Złącza zaciskowe SERTO umożliwiaja radialny montaż i demontaż, co znaczaco redukuje trudnosci zwiazane z instalacją i jej serwisowaniem. Rury z zacisnietymi złączami mogą być wielokrotnie montowane. To rozwiazanie przekłada się na oszczedność czasu i pieniedzy.

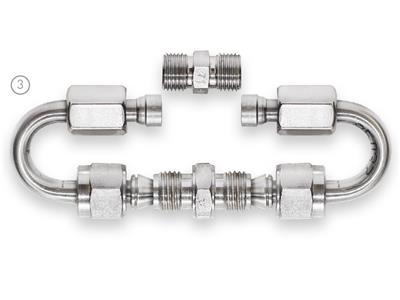

W przypadku innych popularnych złączy rurowych, rurka jest wkładana do korpusu złącza i tam uszczelniana za pomocą stożkowego pierścienia zaciskowego lub zacinającego. Główną różnicą, która wyróżnia radialne złącze SERTO, jest umiejscowienie stożka w nakrętce (rys. 3), a nie w korpusie złącza. W efekcie powierzchnia uszczelniająca między pierścieniem zaciskowym a korpusem złącza jest płaska. To niesie za sobą istotną korzyść techniczną, ponieważ złączki i zawory mogą być montowane lub demontowane w sposób radialny.

W celu przeprowadzenia demontażu, wystarczy poluzować nakrętki złączy. Korpus złącza lub zaworu można zdemontować bez konieczności odginania rurki lub rozkręcania innych miejsc instalacji. Dzięki temu system SERTO pozwala znacząco zaoszczędzić czas, ponieważ procesy produkcyjne mogą być przerwane na znacznie krótszy okres, na przykład podczas wymiany filtra lub zaworu, lub wykonywania koniecznych prac serwisowych. Nakrętki, korpusy oraz rury mogą również być ponownie wykorzystane, co przekłada się na istotne obniżenie kosztów.

W przypadku złączy stożkowych, gdzie rury wchodzą do wnętrza korpusu złącza, niemożliwe jest przeprowadzenie radialnego demontażu. Aby zdemontować korpus złącza lub zaworu, konieczne jest poluzowanie wielu połączeń, które później będą musiały zostać ponownie zmontowane i uszczelnione. W niektórych przypadkach może być konieczna wymiana giętych rur.

Aby przyspieszyć proces montażu, nakrętka i pierścień zaciskowy mogą być wstępnie zaciśnięte na rurze, a następnie umieszczone radialnie w instalacji w celu ostatecznego dokręcenia nakrętki.

Różnice są szczególnie widoczne, w przypadku łączenia wielu zbiorników. Złącze SERTO stanowi najszybszy sposób na połączenie kilku zbiorników za pomocą prostych odcinków rur (rys. 1). Oznacza to krótsze odcinki rur, eliminację konieczności gięcia oraz poprawę współczynnika przepływu. Ponadto, znacznie łatwiej jest wymienić prosty niż gięty odcinek rurki, którego przygotowanie wymaga większego nakładu pracy. W przypadku połączeń za pomocą złączy stożkowych, wymiana pojedynczej rurki jest możliwa tylko, gdy jest ona kilkukrotnie wygięta (rys. 2).

Najkorzystniejszym rozwiązaniem jest rozważenie korzyści wynikających z zastosowania radialnego systemu SERTO już na etapie projektowania układu. W bibliotece SERTO CAD, modele 3D produktów są dostępne do bezpłatnego pobrania.

NAJWAŻNIEJSZE KORZYŚCI:

• Oszczędność czasu dzięki zastosowaniu złączy umożliwiających radialny demontaż,
• Niższe koszty serwisowania: brak konieczności gięcia i wymiany rur w celu ponownej instalacji,
• Zwiększone bezpieczeństwo – mniej połączeń do demontażu,
• Bezpłatny dostęp do modeli 3D w bibliotece CAD
