Elektropneumatyczny kontroler PID - precyzyjna regulacja ciśnienia

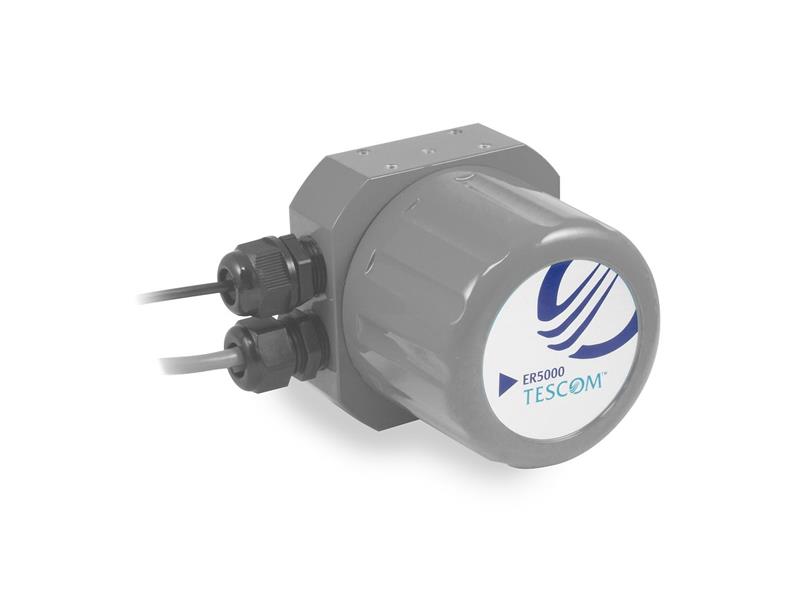

Elektropneumatyczny kontroler PID* TESCOM™ ER5000 wykorzystywany do szerokiej gamy zastosowań, zapewnia dokładną regulację ciśnienia w układach automatycznej kontroli procesu.

tescom er5000.jpg

Może być stosowany zarówno jako jednostka samodzielna do sterowania ciśnienia czystych, suchych gazów obojętnych od 0 do 6,9 bar lub może być podłączony do każdego pneumatycznie sterowanego reduktora ciśnienia. Połączony z reduktorami mechanicznymi TESCOM™, ER5000 zapewnia kontrolę ciśnienia gazów i cieczy od próżni do 2068 bar, przy współczynniku przepływu Cv do 20. Niezależnie od tego, czy stosowany samodzielnie lub jako pilot mechanicznego reduktora, ER5000 zapewnia prawidłową kontrolę pętli zamkniętych, zachowując wyjątkową precyzję i czas reakcji.

Typowe aplikacje:

• Testy wytrzymałości i szczelności
• Kalibracja przepływomierzy
• Formowanie metali lub tworzy sztucznych
• Napełnianie gazem butli wysokociśnieniowych
• Automatyczne układy redukcji ciśnienia
• Reaktory chemiczne, bioreaktory
• Równomierne nakładanie powłok
• Cięcie strumieniem wody
• Napełnianie butelek
• Zdalna kontrola ciśnienia gazu ziemnego

Bezpieczeństwo i efektywność procesu dzięki systemowi zamkniętej pętli

W systemach pętli zamkniętych wykorzystujemy regulator elektropneumatyczny serii ER5000 wraz z reduktorem mechanicznym i przetwornikiem. Taki układ tworzy aktywną pętlę sprzężenia zwrotnego, gdzie sygnał sterujący pochodzi z PC lub PLC i jest porównywany z wartością ciśnienia przetwornika. W przypadku, gdy obie wartości nie są równe, regulator ER5000 ma za zadanie dopuścić lub upuścić ciśnienie sterujące do komory reduktora mechanicznego aby zrównoważyć układ.

Kontrola nad procesem

Szybka kontrola PID
Komunikacja pomiędzy regulatorem ER5000, a komputerem lub sterownikiem PLC odbywa się co 25 ms z dokładnością do 0,1% wartości zadanej.

Zdalne sterowanie
ER5000 umożliwia zdalne kontrolowanie ciśnienia. Dzięki temu operator w bezpieczny i komfortowy sposób czuwa nad prawidłowym przebiegiem procesu.

Program ERTune
Rozbudowane funkcje oprogramowania ERTune™ pozwalają kontrolować ciśnienie, bez dodatkowych sterowników programowalnych.

Precyzyjna regulacja ciśnienia dostosowana do twojej aplikacji

Dokładne ciśnienie
Dzięki systemowi zamkniętej pętli ER5000 utrzymuje stałą wartość ciśnienia w zmiennych warunkach przepływu.

Zbieranie danych
Dedykowany moduł oprogramowania ERTune™ eliminuje konieczność instalacji oddzielnego systemu zbierania danych.

Powtarzalne cykle
Programowalne profile ciśnieniowe umożliwiają utrzymanie powtarzalnych parametrów procesu.

typowa aplikacja redukcji ciśnienia.jpg

typowa aplikacja back pressure.jpg

Nieograniczone możliwości kontroli ciśnienia

• Strefy niebezpieczne

Zaprojektowany dla stref zagrożenia wybuchem ER5050 posiada certyfikat II 2 G EEx d IIB + H2 T4. Wyposażony w zestaw odpowiednich filtrów, ER5050 może być zasilany gazem ziemnym bez konieczności prowadzenia dodatkowej instalacji pneumatycznej.

• Kompatybilność

ER5000 można zastosować z szeroką gamą regulatorów i zaworów TESCOM™ lub wybrać wstępnie przygotowany zestaw do automatyzacji kontroli ciśnienia.

W przypadku pytań inżynierowie Rectus Polska chętnie udzielą wyczerpujących odpowiedzi lub pomogą dobrać odpowiedni osprzęt.

* Regulator PID, regulator proporcjonalno-całkująco-różniczkujący – regulator stosowany w układach regulacji składający się z trzech członów: proporcjonalnego, całkującego i różniczkującego. Najczęściej jego celem jest utrzymanie wartości wyjściowej na określonym poziomie, zwanym wartością zadaną.
