TOC w systemach UPW – jak monitoring online wspiera niezawodność produkcji półprzewodników?

TOC w systemach UPW – jak monitoring online wspiera niezawodność produkcji półprzewodników?TOC w systemach wody ultraczystej – narzędzie diagnostyczne dla nowoczesnych fabryk półprzewodników



Czym jest TOC i dlaczego ma znaczenie w produkcji półprzewodników?



TOC (Total Organic Carbon) to parametr określający całkowitą zawartość związków organicznych w wodzie. W produkcji półprzewodników monitoring TOC pozwala wykrywać zanieczyszczenia organiczne na bardzo niskich poziomach, kontrolować skuteczność procesów uzdatniania oraz ograniczać ryzyko wad produkcyjnych wynikających z pogorszenia jakości wody ultraczystej (UPW).

W nowoczesnych fabrykach półprzewodników woda ultraczysta jest jednym z najważniejszych mediów procesowych. Wraz z postępującą miniaturyzacją układów scalonych rośnie wrażliwość procesów na najmniejsze zanieczyszczenia. Dlatego monitoring parametrów jakościowych nie jest już wyłącznie wymaganiem technologicznym, ale elementem strategii zarządzania ryzykiem produkcyjnym.

Jednym z najważniejszych parametrów wykorzystywanych do oceny jakości UPW jest właśnie TOC.



Dlaczego tradycyjna kontrola jakości wody nie wystarcza?

Przewodność skutecznie wykrywa zanieczyszczenia jonowe, ale nie pozwala monitorować większości związków organicznych. To właśnie dlatego wiele zakładów wykorzystuje TOC jako dodatkowy parametr krytyczny dla jakości procesu.

Dla działów utrzymania ruchu i automatyków oznacza to ważną informację:

• Prawidłowa przewodność nie gwarantuje braku problemów związanych z zanieczyszczeniami organicznymi.
• Związki organiczne mogą przedostawać się do instalacji mimo poprawnych wskazań innych parametrów procesowych i przez długi czas pozostawać niewidoczne dla standardowych systemów monitorowania.







Jakie są główne źródła wzrostu TOC w instalacjach UPW?

Najczęściej wzrost TOC wynika z jakości wody zasilającej, degradacji żywic jonowymiennych, problemów z membranami, elementami instalacji lub nieprawidłowości w procesie uzdatniania.

Najczęstsze źródła zanieczyszczeń

• Woda surowa

Zmiany sezonowe w wodach powierzchniowych mogą powodować duże wahania zawartości substancji organicznych. Dotyczy to szczególnie zakładów korzystających z różnych źródeł zasilania.

• Żywice jonowymienne

Zużyte lub degradowane chemicznie żywice mogą uwalniać związki organiczne do systemu technologicznego.

• Infrastruktura procesowa

Źródłem problemów mogą być również:

• uszczelnienia pomp,
• środki smarne,
• ślepe odnogi instalacji,
• zbiorniki magazynowe,
• elementy wykonane z polimerów.





Jak monitoring TOC wspiera utrzymanie ruchu?

Monitoring TOC online umożliwia wykrywanie problemów procesowych zanim doprowadzą do pogorszenia jakości produktu lub awarii infrastruktury uzdatniania. Z punktu widzenia automatyki przemysłowej TOC jest znacznie więcej niż parametrem laboratoryjnym.

Regularna analiza trendów może wskazywać na:

• pogarszającą się skuteczność odwróconej osmozy,
• zużycie żywic jonowymiennych,
• spadek efektywności lamp UV,
• rozwój zanieczyszczeń w pętli dystrybucyjnej,
• nieprawidłowości eksploatacyjne.

W praktyce oznacza to możliwość przejścia od działań reaktywnych do utrzymania ruchu opartego na danych.



Dlaczego TOC jest ważnym elementem diagnostyki predykcyjnej?

Przemysł półprzewodnikowy należy do najbardziej zaawansowanych środowisk produkcyjnych wykorzystujących koncepcję Industry 4.0.

W takim środowisku wartość mają nie pojedyncze pomiary, ale ciągłe dane procesowe.



System monitoringu TOC online pozwala analizować:

1. trendy zmian jakości wody,
2. szybkość wzrostu zanieczyszczeń,
3. korelacje pomiędzy punktami pomiarowymi,
4. skuteczność poszczególnych etapów uzdatniania.



Dzięki temu możliwe jest wcześniejsze wykrycie symptomów problemów technicznych jeszcze przed osiągnięciem poziomów alarmowych.



Gdzie warto mierzyć TOC w systemie UPW?

Największą wartość diagnostyczną zapewnia monitoring w wielu punktach procesu, a nie wyłącznie przy końcowym punkcie odbioru wody.



Rekomendowane lokalizacje obejmują:

1. Za systemem odwróconej osmozy (RO).
2. Przed modułami UV.
3. Za modułami UV.
4. Za EDI lub złożami mieszanymi.
5. W zbiornikach UPW.
6. W pętli dystrybucyjnej.
7. W punktach użytkowania (PoU).

Takie podejście umożliwia szybką lokalizację źródła problemu i skraca czas reakcji służb utrzymania ruchu.







Jakie wartości TOC są uznawane za akceptowalne?

W nowoczesnych instalacjach dla przemysłu półprzewodnikowego:

Parametr: Wartość

• Poziom osiągalny: < 1 ppb
• Poziom dopuszczalny: < 2 ppb
• Poziom alarmowy: 5 ppb
• Poziom krytyczny: > 5 ppb



Przekroczenie wartości alarmowych może wskazywać na pogorszenie skuteczności uzdatniania lub występowanie nowych źródeł zanieczyszczeń organicznych w systemie.



Czy TOC wpływa na ryzyko skażenia mikrobiologicznego?

Tak. Chociaż TOC nie mierzy bezpośrednio obecności mikroorganizmów, wzrost zawartości substancji organicznych może sprzyjać rozwojowi bakterii w instalacji.



Substancje organiczne stanowią źródło pożywienia dla mikroorganizmów obecnych między innymi w:

• zbiornikach magazynowych,
• pętlach dystrybucyjnych,
• modułach uzdatniania,
• punktach poboru wody.

Dlatego monitoring TOC często jest traktowany jako wskaźnik ogólnej kondycji systemu UPW.



Jakie korzyści biznesowe daje monitoring TOC online?

Wyższy zysk produkcyjny

Mniejsza liczba wad wynikających z zanieczyszczeń organicznych.

Szybsze wykrywanie awarii

Monitoring ciągły pozwala reagować natychmiast po pojawieniu się odchyleń.

Lepsza efektywność utrzymania ruchu

Możliwość planowania działań serwisowych w oparciu o rzeczywisty stan instalacji.

Ograniczenie kosztów operacyjnych

Wczesne wykrycie problemów jest zwykle znacznie tańsze niż skutki utraty produktu lub przestoju instalacji.

Wsparcie cyfrowej transformacji

Dane TOC mogą stanowić część szerszego systemu monitorowania jakości mediów procesowych i wspierać strategie Smart Factory.





FAQ

Co oznacza wysoki poziom TOC w systemie UPW?

Wysoki poziom TOC wskazuje na obecność zwiększonej ilości związków organicznych w wodzie. Przyczyną mogą być problemy z membranami RO, degradacja żywic jonowymiennych, nieskuteczne działanie systemów UV lub zanieczyszczenia pochodzące z infrastruktury procesowej.

Czy TOC nadaje się do monitoringu online?

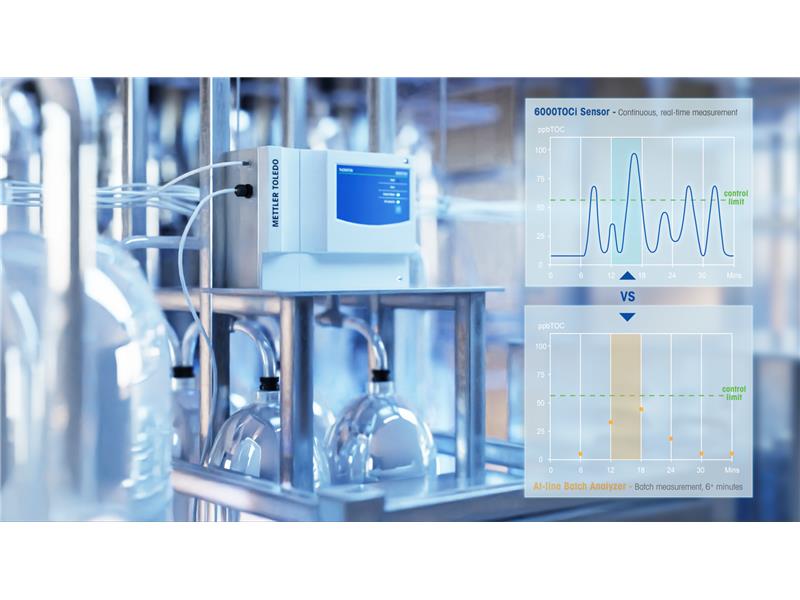

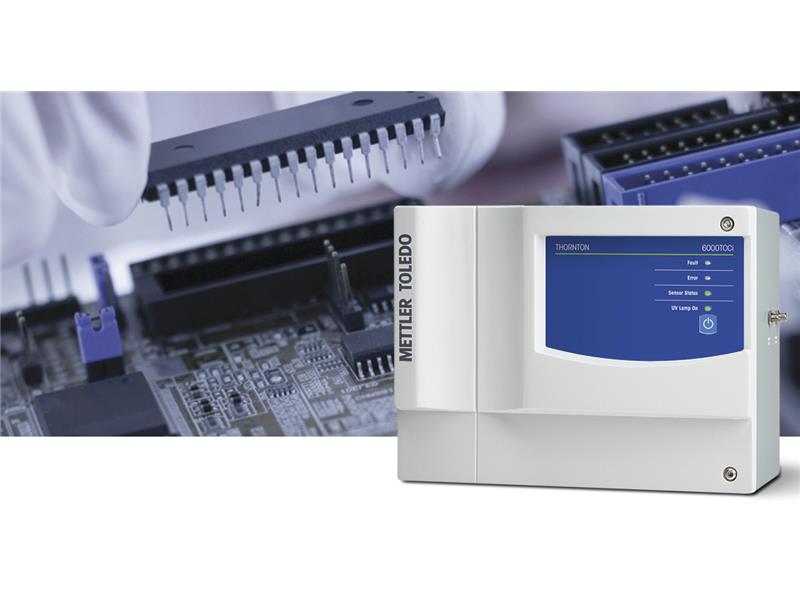

Tak. Nowoczesne analizatory TOC umożliwiają ciągły pomiar online, dzięki czemu operatorzy otrzymują informacje o zmianach jakości wody praktycznie w czasie rzeczywistym.

Dlaczego jeden punkt pomiarowy nie wystarcza?

Pojedynczy punkt pozwala stwierdzić wystąpienie problemu, ale nie wskazuje jego źródła. Wielopunktowy monitoring umożliwia szybką diagnostykę i skrócenie czasu usuwania nieprawidłowości.

Jak TOC wspiera strategie Industry 4.0?

Dane z analizatorów TOC mogą być integrowane z systemami sterowania, SCADA i platformami analitycznymi, wspierając predykcyjne utrzymanie ruchu oraz analizę wydajności procesów uzdatniania. Na podstawie trendów można identyfikować symptomy problemów jeszcze przed wystąpieniem awarii.

W środowisku produkcji półprzewodników nawet niewielki wzrost poziomu zanieczyszczeń organicznych może skutkować kosztownymi konsekwencjami dla jakości i wydajności procesu. Dlatego monitoring TOC coraz częściej staje się elementem strategii utrzymania ruchu, diagnostyki predykcyjnej oraz cyfrowego zarządzania instalacjami UPW.

Jeżeli chcesz dowiedzieć się, jak zintegrować pomiar TOC z architekturą monitoringu procesowego w swoim zakładzie, skontaktuj się z ekspertami METTLER TOLEDO i poznaj rozwiązania przeznaczone do ciągłej analizy jakości wody ultraczystej.
