Mierniki ręczne wilgotności i temperatury powietrza (część 1)

Kontrola wilgotności i temperatury powietrza jest bardzo istotna w wielu procesach produkcyjnych, przede wszystkim podczas przechowywania produktów. Tego typu pomiary są źródłem informacji na temat warunków klimatycznych panujących w magazynie, które to mogą mieć wpływ na przykład na jakość przechowywanych produktów. W takich aplikacjach sprzęt pomiarowy musi posiadać doskonałe parametry pomiarowe, potwierdzone dodatkowo odpowiednim certyfikatem wzorcowania.

Firma AP Automatyka w tego typu projektach proponuje mierniki ręczne wilgotności i temperatury z linii HygroPalm. Producentem tego sprzętu jest szwajcarska firma Rotronic, uważana za lidera w zakresie pomiarów wilgotności. Produkty z tej linii, czyli mierniki HP21-A, HP22-A (z sondą HC2-S) oraz HP23-A (również z sondą HC2-S), zostały przedstawione na rysunku 1.

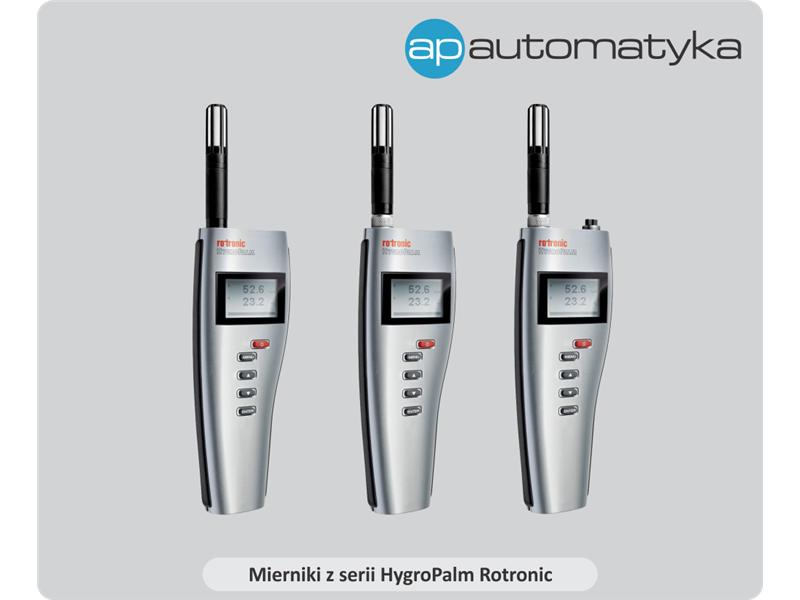

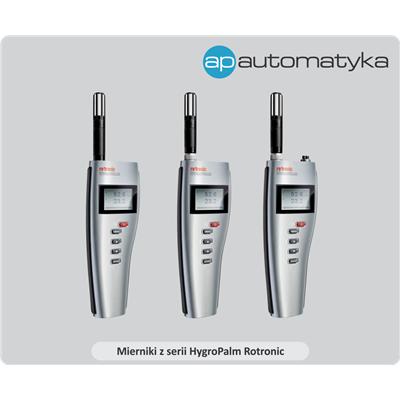

Rys. 1. Mierniki z serii HygroPalm Rotronic.

Mierniki z serii HygroPalm wyróżnia ergonomiczny kształt, wyświetlacz LCD z funkcją podświetlenia, przyciski funkcyjne umożliwiające poruszanie się po prostym menu użytkownika, zasilanie bateryjne oraz przydatne podczas pomiarów funkcje, w tym m.in. funkcja HOLD (zamrożenie wyniku na wyświetlaczu) oraz funkcja kalibracji sondy pomiarowej (kalibracja wielopunktowa, cyfrowa – wszystko z poziomu intuicyjnego menu). Dodatkową zaletą jest możliwość podłączenia mierników do komputera PC (przez port USB – wymagany odpowiedni do modelu przewód) z programem HW4 Rotronic. Program HW4 pozwala m.in. na konfigurację miernika oraz podłączonej sondy pomiarowej, kalibrację sondy, wizualizację wyników w postaci wskaźników, tabel i wykresów oraz rejestrację danych pomiarowych na dysku komputera. Okno programu HW4 Rotronic zostało przedstawione na rysunku 2.

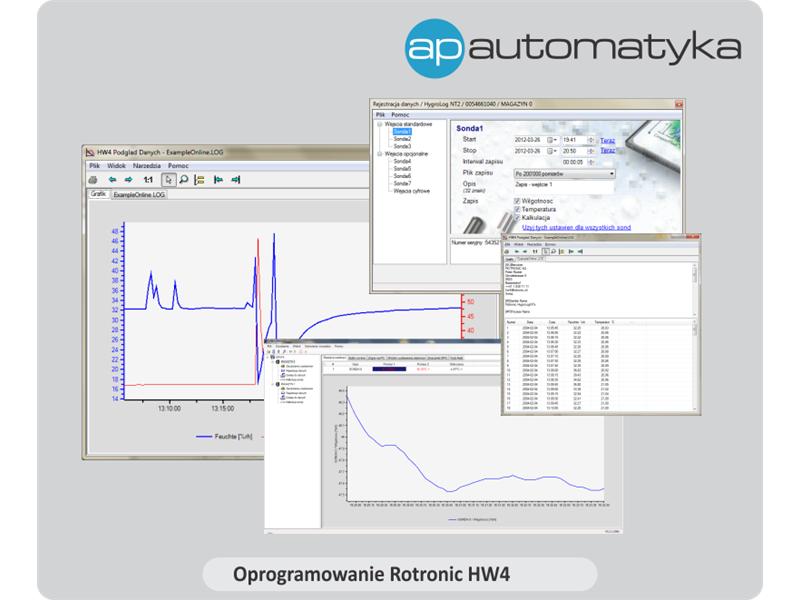

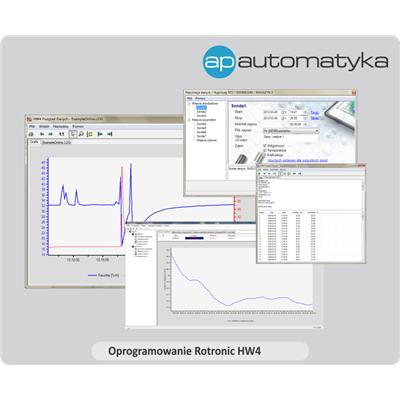

Rys. 2. Okno programu HW4 Rotronic.

Opis parametrów miernika HP21-A (z wbudowaną sondą pomiarową) firmy Rotronic:

1.    Sonda pomiarowa:

  • zintegrowana z miernikiem ręcznym (nie ma możliwości wymiany sondy)

2.    Dane pomiarowe:

  • pomiar wilgotności względnej i temperatury powietrza
  • zakres: 0...100%RH / -10...+60°C
  • dokładność: ±1%RH / ±0.2K (@ 23°C ±5K)
  • stabilność długoterminowa: <1%RH / rok
  • dostarczany fabryczny certyfikat wzorcowania

3.    Budowa miernika:

  • wyświetlacz LCD z funkcją podświetlania (wskaźnik stanu baterii, trendu pomiarów, alarmu)
  • przyciski funkcyjne, umożliwiające poruszanie się po menu miernika
  • zasilanie bateryjne (bateria / akumulator 9VDC)
  • materiał ABS, stopień ochrony IP40

4.    Funkcje:

  • funkcja HOLD (zamrożenie wyników pomiarów na wyświetlaczu LCD)
  • funkcja kalibracji sondy (wielopunktowa, cyfrowa – z poziomu menu użytkownika)
  • proste i intuicyjne menu, umożliwiające konfigurację urządzenia
  • możliwość podłączenia do komputera PC i programu HW4 przy użyciu dedykowanego przewodu

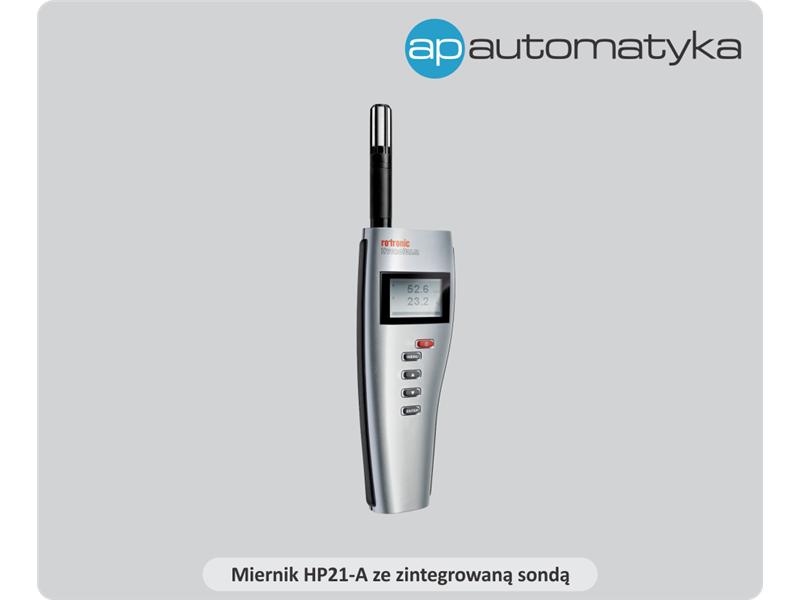

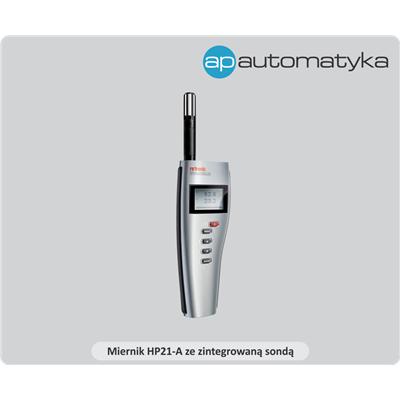

Rys. 3. Miernik HP21-A ze zintegrowaną sondą

Opis parametrów mierniki HP22-A (z zewnętrzną sondą pomiarową) firmy Rotronic:

1.    Sonda pomiarowa:

  • możliwość podłączenia jednej zewnętrznej sondy z serii HygroClip2 <HC2> firmy Rotronic
  • sonda dobierana w zależności od aplikacji – w przypadku kontroli warunków klimatycznych w pomieszczeniach najpopularniejszą sondą jest HygroClip2-S <HC2-S>
  • możliwość podłączenia sondy do miernika za pomocą przewodu (różne długości przewodów)

2.    Dane pomiarowe (w przypadku podłączenia do miernika sondy HC2-S):

  • pomiar wilgotności względnej i temperatury powietrza
  • zakres pomiarowy sondy: 0...100%RH / -50...+100°C [inne sondy: 0...100%RH / -100...+200°C]
  • dokładność sondy: ±0.8%RH / ±0.1K (@ 23°C ±5K) [inne sondy: do ±0.5%RH / ±0.1K]
  • stabilność długoterminowa sondy: <1%RH / rok
  • dostarczany fabryczny certyfikat wzorcowania dla sondy HC2

3.    Budowa miernika:

  • wyświetlacz LCD z funkcją podświetlania (wskaźnik stanu baterii, trendu pomiarów, alarmu)
  • przyciski funkcyjne, umożliwiające poruszanie się po menu miernika
  • zasilanie bateryjne (bateria / akumulator 9VDC)
  • materiał ABS, stopień ochrony IP40

4.    Funkcje:

  • funkcja HOLD (zamrożenie wyników pomiarów na wyświetlaczu LCD)
  • funkcja kalibracji sondy (wielopunktowa, cyfrowa – z poziomu menu użytkownika)
  • proste i intuicyjne menu, umożliwiające konfigurację urządzenia
  • możliwość podłączenia do komputera PC i programu HW4 przy użyciu dedykowanego przewodu

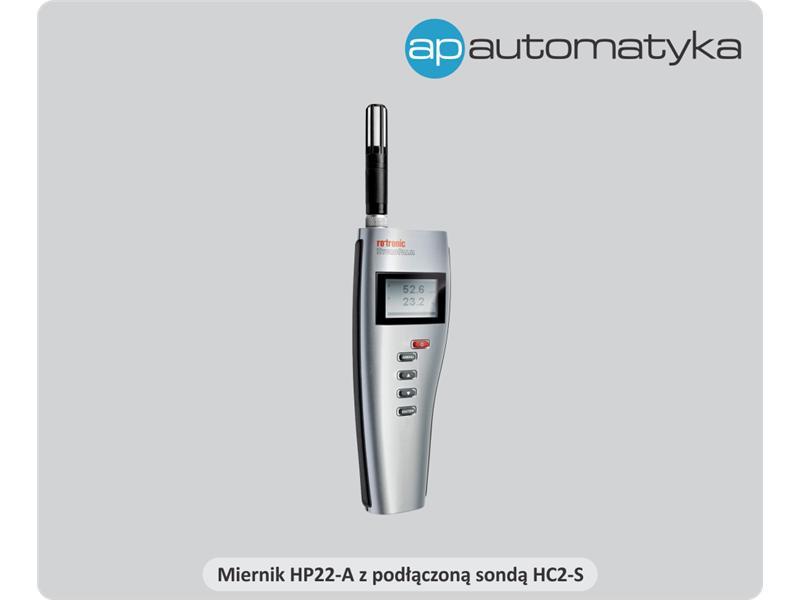

Rys. 4. Miernik HP22-A z podłączoną sondą HC2-S

Opis parametrów mierniki HP23-A (z zewnętrzną sondą pomiarową) firmy Rotronic:

1.    Sonda pomiarowa:

  • możliwość podłączenia dwóch zewnętrznych sond z serii HygroClip2 <HC2> firmy Rotronic
  • sondy dobierane w zależności od aplikacji – w przypadku kontroli warunków klimatycznych w pomieszczeniach najpopularniejszą sondą jest HygroClip2-S <HC2-S>
  • możliwość podłączenia sond do miernika za pomocą przewodów (różne długości przewodów)

2.    Dane pomiarowe (w przypadku podłączenia sondy typu HC2-S):

  • pomiar wilgotności względnej i temperatury powietrza
  • zakres pomiarowy sondy: 0...100%RH / -50...+100°C [inne sondy: 0...100%RH / -100...+200°C]
  • dokładność sondy: ±0.8%RH / ±0.1K (@ 23°C ±5K) [inne sondy: do ±0.5%RH / ±0.1K]
  • stabilność długoterminowa sondy: <1%RH / rok
  • dostarczany fabryczny certyfikat wzorcowania dla sond HC2

3.    Budowa miernika:

  • wyświetlacz LCD z funkcją podświetlania (wskaźnik stanu baterii, trendu pomiarów, alarmu)
  • przyciski funkcyjne umożliwiające poruszanie się po menu miernika
  • zasilanie bateryjne (bateria / akumulator 9VDC)
  • materiał ABS, stopień ochrony IP40

4.    Funkcje:

  • funkcja HOLD (zamrożenie wyników pomiarów na wyświetlaczu LCD)
  • funkcja kalibracji sond (wielopunktowa, cyfrowa – z poziomu menu użytkownika)
  • proste i intuicyjne menu umożliwiające konfigurację urządzenia
  • możliwość podłączenia do komputera PC i programu HW4 przy użyciu przewodu USB
  • możliwość rejestracji pomiarów – do 10.000 danych pomiarowych (pamięć wbudowana w mierniku, zapis wartości zmierzonych i czasu pomiaru) – możliwość odczytu pomiarów tylko przy użyciu oprogramowania HW4

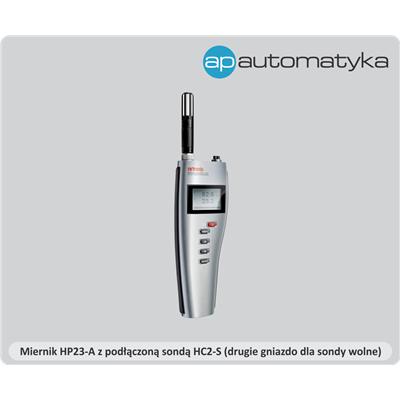

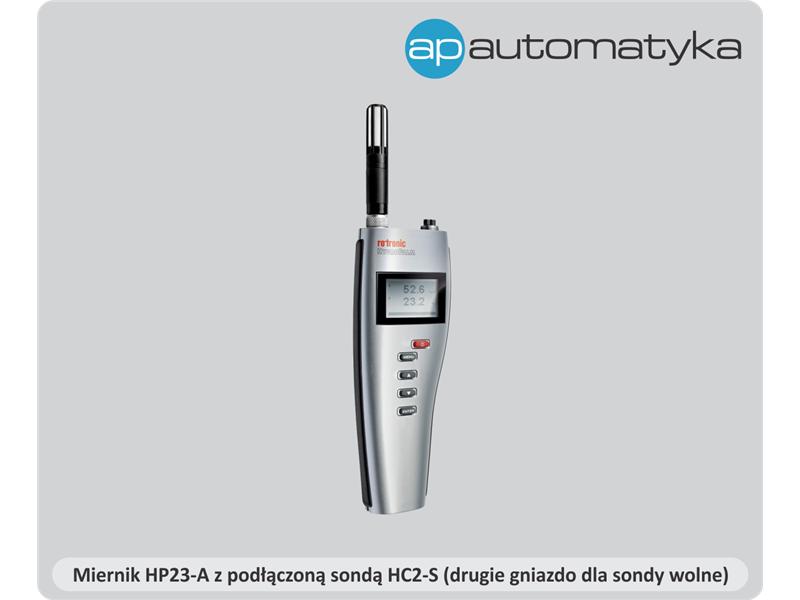

Rys. 5. Miernik HP23-A z podłączoną sondą HC2-S

Warto podkreślić możliwość podłączenia zewnętrznych sond pomiarowych HygroClip2 do mierników typu HP22-A oraz HP23-A. Dzięki temu użytkownik może dobrać odpowiednie rozwiązanie w zależności od warunków, miejsca instalacji, zakresu pomiarowego,  wymaganej dokładności, ... Dodatkowo, posiadając w biurze kilka sond tego typu, użytkownik może w każdej chwili wymienić sondę, zmieniając tym samym przeznaczenie miernika ręcznego.

Podstawowe właściwości sond pomiarowych z serii HygroClip2:

  • pomiar wilgotności względnej, temperatury, obliczenia punktu rosy i punktu zamarzania
  • zakres pomiarowy: 0...100%RH / -100...200°C* (zależy od typu sondy HC2)
  • dokładność: ±0.8 %RH i ±0.1K (zależy od typu sondy)
  • stabilność długoterminowa: <1%RH, 0.1°C / rok
  • dodatkowe funkcje: auto-diagnostyka czujnika, zapis pomiarów, zapis punktów kalibracyjnych, zapis progów alarmowych i alarmowanie (technologia AirChip3000)
  • różna budowa, kształt, materiał, ... sond, co pozwala na ich stosowanie przy pomiarach wilgotności i temperatury powietrza w kanałach wentylacyjnych, komorach klimatycznych, ale również w materiałach sypkich lub między arkuszami papieru w stosie lub zwoju

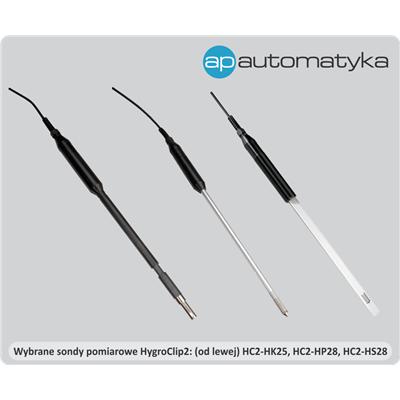

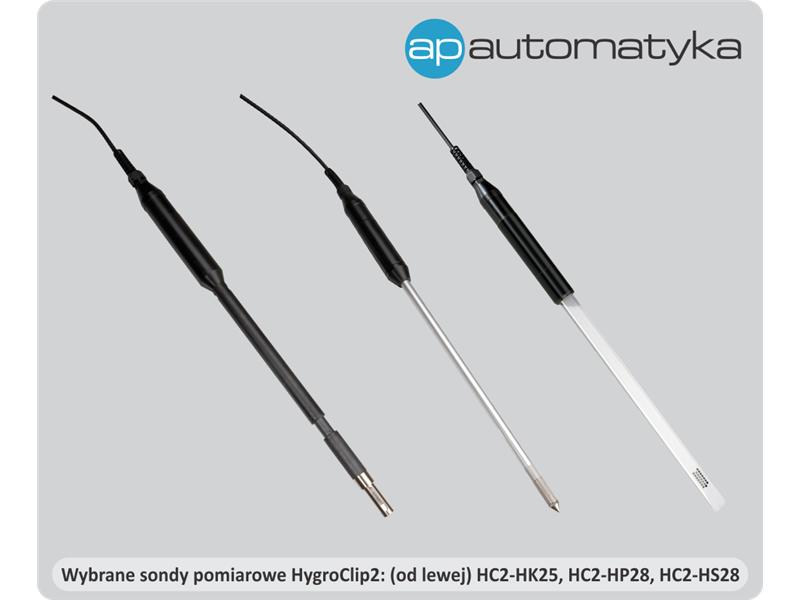

Rys. 6. Wybrane sondy pomiarowe HygroClip2

Przez technologów i laborantów bardzo chętnie wybierane są tak zwane zestawy SET, oferowane przez firmę AP Automatyka. Zestawy te mogą składać się z następujących elementów:

  • miernik ręczny z serii HygroPalm
  • sonda pomiarowa HygroClip2  <HC2>
  • przewód do sondy HC2
  • komora kalibracyjna i sole wzorcowe (SCS) do kalibracji sondy
  • walizka transportowa znacznie ułatwiająca transport i przechowywanie sprzętu pomiarowego

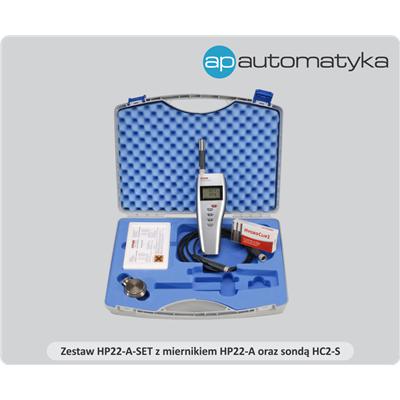

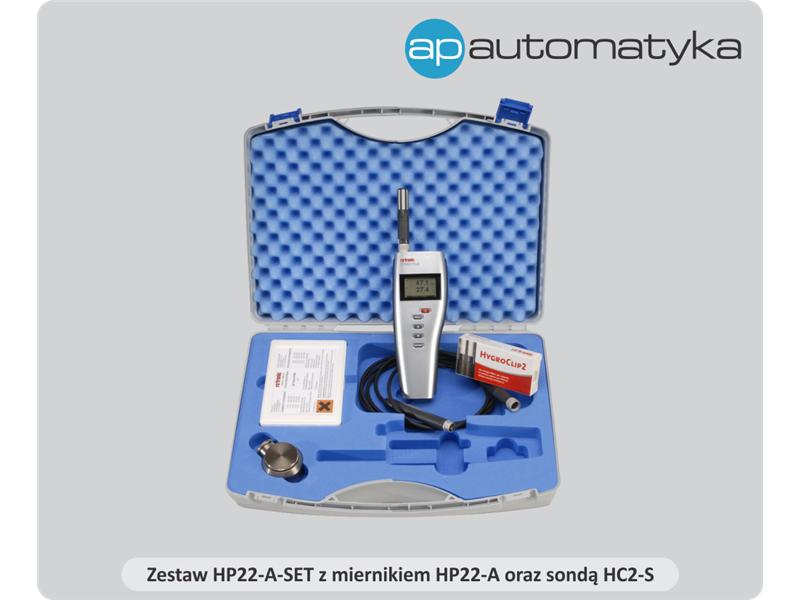

Na rysunku 7 przedstawiono przykładowy zestaw HP22-A-SET, składający się z miernika HP22-A, sondy HC2-S, 2m przewodu do sondy, komory kalibracyjnej ER-15, opakowania wzorców wilgotności SCS 50%RH oraz walizki transportowej.


Rys. 7. Zestaw HP22-A-SET z miernikiem HP22-A oraz sondą HC2-S.

WIĘCEJ INFORMACJI:

  • mierniki ręczne HygroPalm: http://www.apautomatyka.pl/produkty/pomiar-temperatury-i-wilgotnosci-rotronic/items/23-mierniki-do-pomiaru-parametrow-powietrza.html
  • sondy pomiarowe HygroClip2: http://www.apautomatyka.pl/produkty/pomiar-temperatury-i-wilgotnosci-rotronic/items/7-czujniki-temperatury-i-wilgotnosci.html
  • zestawy SET: http://www.apautomatyka.pl/produkty/pomiar-temperatury-i-wilgotnosci-rotronic/items/26-przenone-zestawy-do-pomiaru-t-i-rh.html
  • www.apautomatyka.pl





Autor:
mgr inż. Marcin Prokopiak (m.prokopiak@apautomatyka.pl)
