Regulator PID w przemyśle: praktyczny poradnik dla zakładów produkcyjnych i linii technologicznych

Regulator PID to jedno z najważniejszych narzędzi automatyki przemysłowej, które pomaga utrzymać proces na zadanym poziomie mimo zakłóceń i zmian warunków pracy. W tym poradniku pokazujemy, jak działa pętla sprzężenia zwrotnego, jak dobierać nastawy regulatora PID oraz kiedy lepiej postawić na PI/PD, autotuning lub regulację kaskadową. Jeśli odpowiadasz za stabilność linii produkcyjnej, jakość wyrobu i ograniczanie strat – ten materiał pomoże Ci przejść od „działa jakoś" do „działa przewidywalnie".

W produkcji liczą się dwie rzeczy: powtarzalność i stabilność. Niezależnie od tego, czy sterujesz temperaturą w tunelu grzewczym, ciśnieniem w instalacji sprężonego powietrza, prędkością przenośnika czy poziomem cieczy w zbiorniku – w każdym przypadku walczysz z tym samym zjawiskiem: zakłóceniami i zmiennością procesu. To właśnie dlatego regulator PID stał się najlepszym rozwiązaniem w automatyce przemysłowej: jest uniwersalny, zrozumiały i – po prawidłowym strojeniu – potrafi utrzymać proces na zadanym poziomie nawet wtedy, gdy warunki pracy „pływają”.

W ujęciu praktycznym układu regulacji zawsze występują trzy elementy: (1) zmienna mierzona (np. temperatura), (2) wartość zadana (np. 180°C) oraz (3) element wykonawczy, czyli wejście regulowanego obiektu (np. grzałka, zawór, praca wentylatora, falownik). Regulator oblicza, jak daleko jesteśmy od celu – czyli uchyb regulacji – i na podstawie tego tworzy sygnału wyjściowego sterowania.

Już na tym etapie warto pamiętać, że dobry PID rzadko działa w próżni. W nowoczesnych zakładach jest częścią większego ekosystemu: rejestracji danych, alarmów, receptur, raportowania KPI i nadzoru operatorskiego. Jeśli planujesz modernizację lub wdrożenie regulacji pid w skali całej instalacji, sensownie jest od razu myśleć o warstwie nadrzędnej (SCADA/DCS), bo to ona zapewnia kontrolę nad punktemu pracy, trendami, analizą odpowiedź układu i szybkim reagowaniem na zakłócenia. Przykładowo, w projektach integracyjnych często łączy się PID na sterowniku z wizualizacją i historią danych w systemach SCADA/DCS – szczegóły podejścia i architektury znajdziesz tutaj: https://www.pro-control.pl/oferta/systemy-scada-i-dcs/.



Schemat blokowy regulatora PID w układzie regulacji z pętli sprzężenia zwrotnego sygnał wejściowy, uchyb regulacji i sygnału wyjściowego sterowania na wejście regulowanego obiektu



Czym jest regulator PID i jak działa algorytm regulacji PID

Algorytm regulacji PID to metoda, w której regulator wyznacza sterowanie jako sumę trzech składowych: P, I i D. Najczęściej spotkasz go jako postać równoległą (czyli trzy człony sumują się równolegle), ale bywa też wersja „ideal” (w niektórych opisach nazywana ideal standard algorithm). Niezależnie od zapisu, zasada jest taka sama: regulator porównuje wartości nastawy (setpoint) z pomiarem i oblicza wartość uchybu.

• Człon proporcjonalny (P / człon p) reaguje natychmiast na błąd. Im większy uchyb, tym większe sterowanie. Parametrem jest tu zwykle wzmocnieniu k p (czyli k p). Zbyt małe wzmocnienie daje ospałą regulację, a zbyt duża wartość powoduje oscylację i „nerwową” pracę elementów wykonawczych.
• Człon całkujący (I / całkowania) eliminuje błąd w stanie ustalonym. Mówi się, że „kompensuje akumulację uchybów” – jeśli proces uparcie nie dobija do wartości zadanej, I będzie stopniowo zwiększać sterowanie, aż błąd zniknie. W praktyce to człon, który potrafi pomóc, ale też zaszkodzić (np. „windup” przy nasyceniu zaworu).
• Człon różniczkujący (D / człon różniczkujący, różniczkowania) przewiduje trend – reaguje na tempo zmian uchybu. Często opisywany jest jako „czas wyprzedzenia”, czyli t d (czas różniczkowania) – w uproszczeniu: D hamuje zbyt szybkie dochodzenie do setpointu, ograniczając przeregulowanie.

Jeśli chcesz uprościć układ, w praktyce spotyka się także regulator P, regulator PI, regulator PD oraz pełny PID. Dla procesów wolnych, np. temperatura w dużej masie, regulator pi bywa wystarczający; dla układów szybszych lub podatnych na przeregulowanie – PID, a czasem PD.



Schemat blokowy pętli sprzężenia zwrotnego: jak „myśli” regulator

W typowym zakładzie sterowanie odbywa się w pętli sprzężenia zwrotnego. W skrócie:

1. czujnik mierzy proces (zmienna mierzona),
2. sterownik porównuje z setpointem,
3. regulator wylicza sterowanie,
4. wykonawczy element zmienia proces,
5. czujnik znów mierzy wynik.

To jest klasyczny schemat blokowy ze sprzężeniem zwrotnym, którego przeciwieństwem jest pętla otwarta (open loop), gdzie sterujesz „na sztywno” bez sprawdzania efektu. W przemyśle pętla otwarta ma sens tylko w wyjątkach – tam, gdzie zakłócenia są minimalne albo proces jest bardzo przewidywalny.

W praktyce inżynierskiej kluczowe są dwa sygnały: sygnał wejściowy (pomiar procesu) i wartości wyjściowej regulatora (sterowanie). Jeśli masz problemy z jakością regulacji, diagnozę zaczynasz od pytania: czy to pomiar jest niestabilny, czy sterowanie jest źle dobrane? I dopiero potem wchodzisz w nastaw regulatora.



Montaż regulatora PID w szafie sterowniczej – sterowniki PLC, bloki funkcyjne i układzie regulacji przygotowany do sterowania sygnału wyjściowego na wejście regulowanego obiektu



Regulator PID w sterownikach PLC i blokach funkcyjnych

W większości zakładów regulator typu PID działa jako jeden z bloków funkcyjnych w PLC albo w dedykowanym module. To wygodne, bo pętla realizuje się deterministycznie, blisko procesu, a dodatkowo można wprowadzić ograniczenia, filtry i logikę zabezpieczeń. Jeśli Twoja organizacja stoi przed wyborem: „kupujemy niezależny regulator czy realizujemy PID w PLC?”, w 2025 roku odpowiedź brzmi najczęściej: PLC, o ile masz dobrą inżynierię i prawidłowe działanie czujników/wykonawczych elementów.

Żeby sensownie wdrożyć regulację, trzeba rozumieć, jak PLC implementuje PID: czy jest to PID dyskretny (z krokiem próbkowania d t / d t), jak realizuje anty-windup, jak obsługuje tryb ręczny (manual) i przełączanie auto/manual bez skoku sterowania. A jeśli budujesz linię od podstaw, temat PLC warto ogarnąć całościowo – w tym dobór platformy, diagnostykę, standardy programowania i komunikację: https://www.pro-control.pl/baza-wiedzy/sterowniki-plc/.



Nastaw regulatora PID: co tak naprawdę stroisz (i dlaczego to boli)

Hasło „nastaw regulatora pid” brzmi prosto, ale w praktyce to najczęstsze źródło strat: zbyt długie uruchomienia, niestabilne procesy, wyższe zużycie energii, większa ilość braków. Stroisz przede wszystkim:

• k p – wpływa na szybkość i agresywność reakcji,
• czas całkowania (czasem opisywany jako Ti) – wpływa na likwidację błędu w stanie ustalonym,
• t d – wpływa na tłumienie przeregulowań i reakcję na trend.

Dodatkowo dochodzą parametry praktyczne: ograniczenia wyjścia (min/max), filtry pomiaru, rampy setpointu i logika bezpieczeństwa (np. wyłączenie przy przekroczeniu progów).

Warto pamiętać, że „idealny PID” nie istnieje w oderwaniu od procesu. Zależy od: dynamiki danego obiektu, bezwładności, opóźnień transportowych, szumu pomiarowego i wrażliwości na zakłócenia. Dlatego odpowiedni dobór nastaw zawsze zaczyna się od zrozumienia tematu obiektu regulacji: czy to obiekt szybki (napęd), czy wolny (temperatura w komorze), czy ma nieliniowości (zawór o charakterystyce nieliniowej).

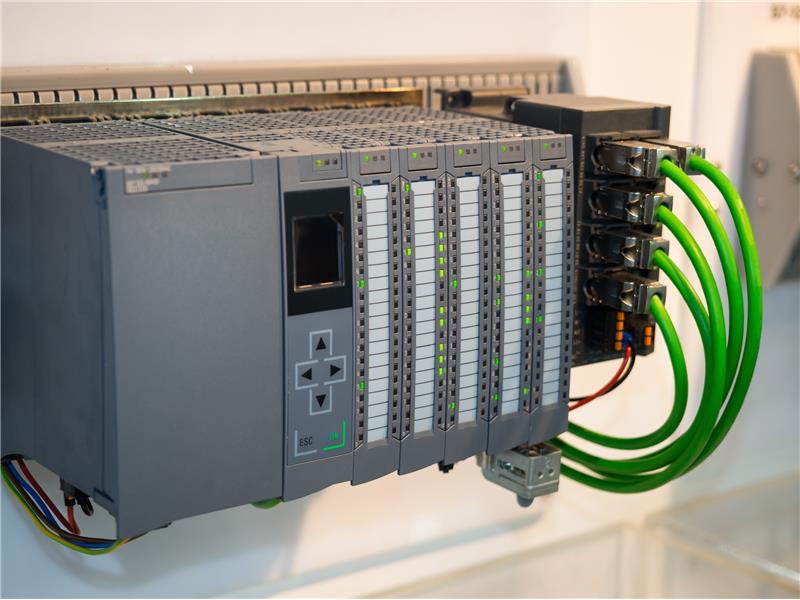

Instalacja czujnika procesu i okablowanie wejść PLC – sygnał wejściowy zmiennej mierzonej, oblicza wartość uchybu i stabilizacja wartości zadanej w pętli sprzężenia zwrotnego



Strojenie ręczne, metoda Zieglera i automatycznego dostrajania: kiedy co wybrać

W zakładach spotkasz trzy podejścia do strojenia:

1) Strojenie ręczne (strojenie ręczne)
Najbardziej uniwersalne, jeśli masz doświadczonego automatyka. Zasada „w pierwszej kolejności P” nadal działa: ustaw I i D na zero, zwiększaj k p do momentu, gdy odpowiedź jest szybka, ale bez nadmiernych oscylacji. Potem dodajesz I, żeby zlikwidować błąd w stanie ustalonym, a na końcu delikatnie D, jeśli potrzebujesz lepszego tłumienia. Czasem wystarczy niewielkie zmniejszenie Kp albo niewielka zmiana Ti, by osiągnąć stabilność.

2) Metoda Zieglera (metoda zieglera)
Klasyka, przydatna jako punkt startowy. Wymaga doprowadzenia układu do granicznych oscylacji, co bywa ryzykowne w produkcji (np. w procesach temperaturowych, gdzie przekroczenie może zepsuć wsad). Traktuj ją raczej jako narzędzie laboratoryjne lub do obiektów bezpiecznych.

3) Automatycznego dostrajania (autotuning / automatycznego dostrajania)
Nowoczesne sterowniki i regulatory często mają autotuning, ale nie zawsze „rozumieją” realne warunki produkcyjne (zmienny wsad, wahania medium, histereza zaworów). Autotuning jest świetny do wstępnego ustawienia, a potem i tak potrzebujesz inżynierskiego „dopięcia” pod proces, żeby regulator pracuje stabilnie na określonym poziomie jakości.

Jeżeli Twoja firma ma kilka–kilkanaście pętli PID i nie chcesz za każdym razem „odkrywać koła”, bardzo opłaca się podejść systemowo: standard strojenia, checklista uruchomieniowa, logowanie trendów, a czasem nawet centralny nadzór nastaw w SCADA. W tym miejscu często wchodzi wsparcie integratora – i tu warto podkreślić, że Pro-Control jako zespół specjalistów od automatyki przemysłowej pomaga nie tylko dobrać regulator, ale też zaprojektować cały układ: od pomiaru, przez PLC, po wizualizację i raportowanie. Z perspektywy produkcji oznacza to krótszy rozruch, mniej przestojów i regulację dostosowaną do realnych zakłóceń procesu, a nie do „teoretycznego modelu”.



PID w praktyce na linii produkcyjnej: stabilność, zakłócenia i punkt pracy

Najczęstsze problemy, które widać na trendach:

• zbyt duża wartość Kp → oscylacje, szybkie „pompowanie” zaworu, skoki mocy grzania,
• za agresywne I → narastanie sterowania, długie dochodzenie, przeregulowanie po nasyceniu,
• zbyt duże D → wrażliwość na szum i „szarpanie” wyjściem.

Warto też pamiętać o punkcie pracy. Ten sam obiekt może zachowywać się inaczej przy 20% mocy niż przy 80%. Jeśli masz proces nieliniowy, rozważ:

• harmonogramowanie nastaw (gain scheduling),
• ograniczenia i rampy,
• a czasem bardziej zaawansowane strategie: regulacja kaskadowa (np. temperatura zewnętrzna jako pętla nadrzędna, a przepływ medium jako podrzędna).

Kaskada często daje „czystość” sterowania: pętla wewnętrzna gasi zakłócenia szybciej, a zewnętrzna dba o cel biznesowy (jakość, wydajność). To typowy przypadek, gdzie PID jest prosty, ale układ regulacji – już niekoniecznie.

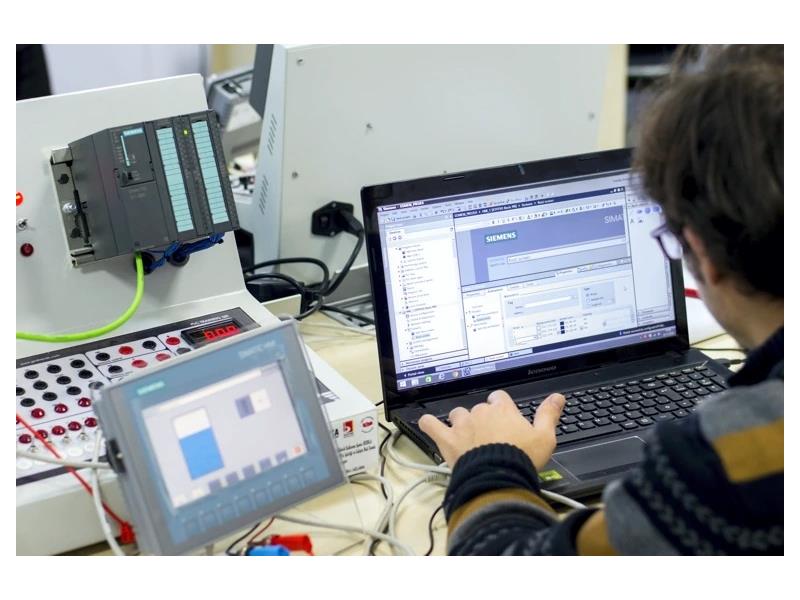

Uruchomienie linii i strojenie ręczne nastaw regulatora PID – metoda zieglera, obserwacja oscylacji oraz niewielkie zmniejszenie k p dla prawidłowe działanie danego obiektu



Wizyjna kontrola jakości a PID: gdzie te światy się spotykają

Z pozoru systemy wizyjne to zupełnie inna bajka niż regulacja. Ale w praktyce, gdy chcesz utrzymać jakość na stałym poziomie, często łączysz wizyjną ocenę produktu z automatycznym korygowaniem parametrów procesu. Przykład: kamera widzi odchyłkę wymiaru, a sterowanie koryguje prędkość podawania, docisk, temperaturę lub pozycję. To nadal jest regulacja – tylko zamiast termopary masz „czujnik” w postaci algorytmu wizyjnego.

Jeśli myślisz o takiej integracji, warto spojrzeć na to podejście przekrojowo: dobór czujników, oświetlenia, komunikacji z PLC, reakcja w czasie rzeczywistym i logika alarmowa. Dobrym punktem odniesienia jest ten przewodnik: https://poradnikinzyniera.pl/systemy-wizyjne-i-automatyzacja-produkcji-kompleksowy-przewodnik/.



Tryb ręczny, bezpieczeństwo i diagnostyka: rzeczy, które ratują produkcję

W zakładach przemysłowych PID musi mieć „otoczkę”, która chroni proces:

• przełączanie AUTO/MAN z podtrzymaniem sterowania (żeby nie było skoku),
• logika limitów i alarmów,
• wykrywanie uszkodzenia czujnika (zamrożony odczyt, wartości poza zakresem),
• diagnostyka elementu wykonawczego (zawór nie reaguje, falownik w błędzie).

Tryb ręczny nie jest porażką automatyki – to narzędzie utrzymania ruchu. Problem zaczyna się wtedy, gdy ręczny staje się normą, bo pętla jest źle dostrojona. Wtedy rosną koszty: energia, zużycie podzespołów, braki jakościowe.

Właśnie dlatego wiele firm idzie krok dalej: oprócz samego strojenia wprowadza standardy monitoringu pętli (trend uchybu, trend wyjścia, czas przebywania poza tolerancją). W tym obszarze wsparcie Pro-control bywa realną przewagą: specjaliści mogą zbudować Ci zestaw wskaźników i alarmów jakości regulacji w SCADA/DCS, dzięki czemu operator widzi nie tylko „jest/nie jest setpoint”, ale też czy pętla „żyje zdrowo” i czy sterowanie nie zbliża się do granic.

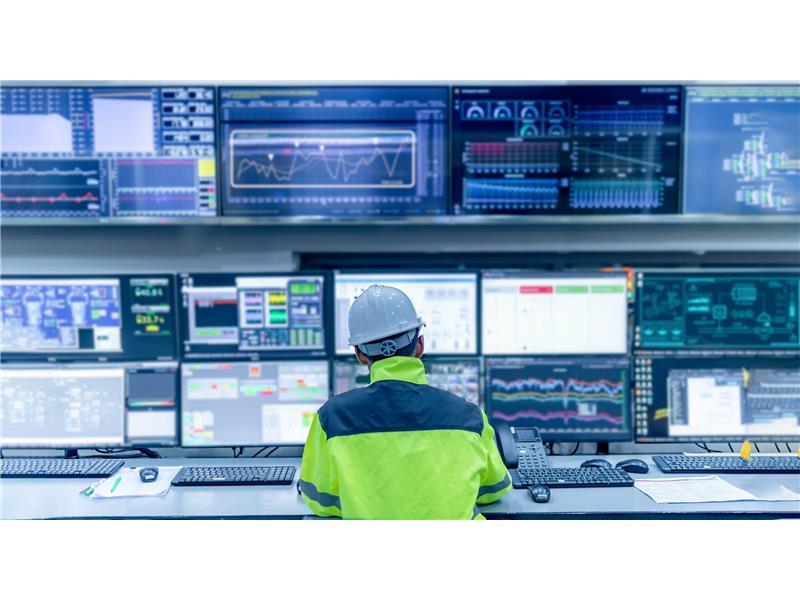

Trend w SCADA odpowiedź układu regulacji PID na zakłócenia – uchyb regulacji maleje, regulator pracuje stabilnie w stanie ustalonym i utrzymuje proces na zadanym poziomie



Wdrożenie regulatora PID krok po kroku w zakładzie

1. Zdefiniuj cel: co ma być utrzymane (temperatura, ciśnienie, poziom) i w jakiej tolerancji na stałym poziomie.
2. Sprawdź pomiar: czujnik, filtr, kalibracja; bez tego PID będzie walczył z cieniem.
3. Zweryfikuj element wykonawczy: zawór/grzałka/falownik – czy ma wystarczającą dynamikę i czy nie ma martwej strefy.
4. Ustal krok próbkowania (d t) w PLC i wybierz blok PID.
5. Ustaw ograniczenia sterowania i mechanizmy anty-windup.
6. Strojenie: zacznij od P, potem dodaj I, na końcu D; obserwuj odpowiedź układu.
7. Testy zakłóceń: zasymuluj realne zaburzenia (zmiana wsadu, otwarcie drzwi komory, zmiana ciśnienia zasilania) i zobacz, czy regulacja jest „produkcyjna”.
8. Standaryzuj nastawy: dokumentacja, wersjonowanie, monitoring trendów, procedura zmian.

Jeżeli zrobisz to konsekwentnie, regulator pid stanie się narzędziem przewidywalności: mniej niespodzianek, lepsza jakość, krótsze przestoje i stabilna wydajność.



FAQ – najczęstsze pytania o regulator PID

Czy zawsze muszę używać pełnego PID, czy wystarczy regulator PI?

W wielu procesach wolnych (np. temperatura) regulator pi jest wystarczający, bo człon D często wzmacnia szum. Pełny PID ma sens, gdy zależy Ci na ograniczeniu przeregulowania i lepszym tłumieniu dynamiki.

Co najczęściej psuje regulację PID w praktyce?

Zwykle nie sam algorytm, tylko: kiepski pomiar, martwa strefa zaworu, zbyt agresywne nastawy (zbyt duża Kp lub I), brak anty-windup i brak uwzględnienia zmian punktu pracy.

Kiedy warto rozważyć regulację kaskadową?

Gdy masz proces, w którym zakłócenia pojawiają się „wewnątrz” i da się je szybciej gasić w pętli podrzędnej (np. przepływ), a pętla nadrzędna pilnuje celu końcowego (np. temperatura). Kaskada często stabilizuje proces lepiej niż pojedynczy PID.
