Badanie nieniszczące NDT - jaki jest ich zakres i na czym polegają?

Firma Navitest zajmuje się profesjonalnym przeprowadzaniem badań nieniszczących (NDT), służących wykrywaniu różnego rodzaju wad i określaniu stanu danego materiału. Nie powodują one zmian właściwości badanych obiektów i w żaden sposób nie wpływają negatywnie na ich stan. Diagnostyka wykonywana jest dla różnego rodzaju materiałów metalowych i tworzyw sztucznych. Przedsiębiorstwo oferuje możliwość poddaniu kontroli zarówno złączy spawanych oraz lutowanych, jak i elementów elektronicznych. Ponadto wykonuje pomiary zawartości ferrytu, twardości, grubości oraz składu chemicznego. Badania NDT pomagają w określeniu stanu technicznego badanych obiektów, a także zmniejszają ryzyko wystąpienia awarii.

Istnieje kilka rodzajów takowych badań. W zależności od indywidualnych potrzeb, firma Navitest zapewnia klientom:

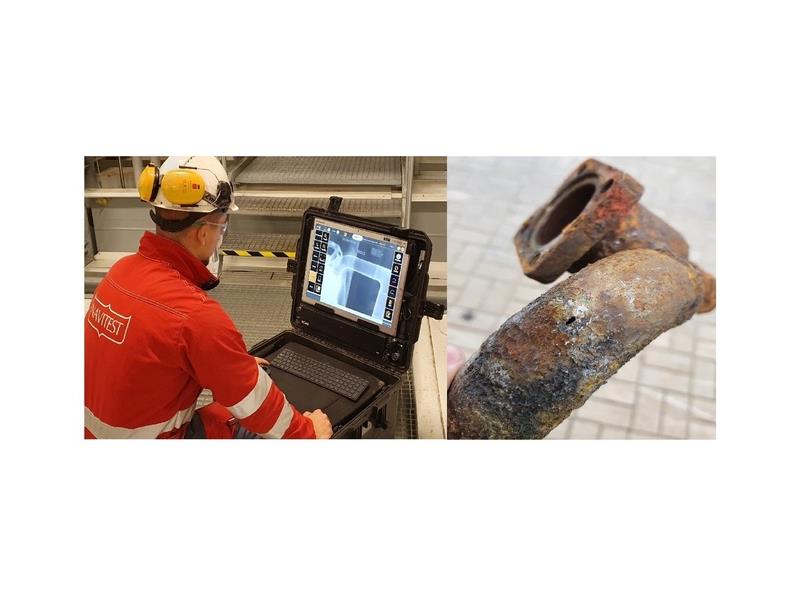

Badania radiograficzne RT

(analogowe oraz cyfrowe) - Polega ono na prześwietlaniu badanego elementu za pomocą wiązki promieniowania jonizującego X lub gamma oraz rejestracji obrazu radiometrycznego. Ta metoda wykorzystywana jest najczęściej do wykrywania wewnętrznych, powierzchniowych i podpowierzchniowych nieciągłości materiałowych, m.in. w złączach spawanych, odlewach czy odkuwkach.

Badania ultradźwiękowe UT

(w tym zaawansowane techniki UT-PA i TOFD) - Odbywa się ono poprzez wprowadzenie do obiektu fali ultradźwiękowych. Te z kolei, odbijane są przez nieciągłości materiałowe, a w konsekwencji uginane oraz rozpraszane na ich krawędziach. Są wykorzystywane szczególnie do lokalizowania pęknięć, braków przetopu, pęcherzów i różnego rodzaju niezgodności spawalniczych.

Ultradźwiękowe badania szczelności TT

Badanie to polega na wykrywaniu nieszczelności na styku elementów połączonych uszczelką jak okna, drzwi, ładownie statków. Jest to zastępstwo badania przy użyciu węża z wodą

Ultradźwiękowe badania grubości UTT/UTM

Pomagają one w określeniu grubości rur, zbiorników, odlewów i wielu innych przedmiotów za pomocą podłużnych fal ultradźwiękowych oraz pomiaru czasu ich przejścia przy dany obiekt.

Badania magnetyczno-proszkowe MT

Badania te pozwalają na wykrywanie nieciągłości płaskich szczelinowych, pustek, a także wtrąceń niemetalicznych poprzez namagnesowanie obiektów stałym, naprzemiennym lub impulsowym polem magnetycznym oraz wykrywaniu strumienia rozproszenia magnetycznego pojawiającego się w miejscu uchybienia dzięki proszkom magnetycznym i przetwornikom indykcyjnym.

Badania penetracyjne PT

Polegają na wnikaniu penetrantów barwnych i fluorescencyjnych do nieciągłości materiałowych. Pozwalają na wykrycie pęknięć eksploatacyjnych i produkcyjnych, Podlegają im wszystkie metale i ich stopy oraz niemetale.

Badania wizualne VT

Wykrywanie pęknięć, wklęśnięć czy wżerów korozyjnych wykonywane jest przy użyciu przyrządów optycznych oraz urządzeń do zdalnej obserwacji. Obserwacja odbywa się okiem nieuzbrojonym.

Badanie identyfikacyjne materiału PMI

Metoda ta jest wykorzystywana do sprawdzania, czy dane materiały są zgodne ze wszystkimi normami. Badanie jest wykonywane przy użyciu spektrometru.

Badanie twardości HT

Pozwala zmierzyć odporność materiału na odkształcenia. Polega na wciskaniu w badany element twardego ciała, najczęściej w postaci stalowej kulki lub stożka.

Badanie prądami wirowymi ET

Metoda ta polega na wzbudzeniu zmiennego pola elektromagnetycznego w badanym materiale i odebraniu reakcji zwrotnej przez specjalną sondę. Pozwala ona na wykrycie wad powierzchniowych i kontrolę jakości tworzywa. Więcej informacji o tej metodzie znajdą Państwo na stronie: https://navitest.com.pl/pl/aktualnosci/prady-wirowe-et/.

Pomiary zawartości ferrytu FT

Zbyt duża zawartość ferrytu wpływa na pogorszenie wytrzymałości i ciągliwości materiału, a także jego odporność na korozję. Natomiast zbyt mała jego ilość sprawia, że tworzywo pęka przy gorącej temperaturze. Specjalny miernik wykorzystujący metodę indukcji magnetycznej pozwala na ustalenie jego wartości.

Badanie szczelności LT

To tzw. metoda pęcherzykowa polegająca na przenikania gazu z ośrodka o ciśnieniu wyższym do ośrodka o ciśnieniu niższym. Proces ten powoduje powstanie pęcherza pozwalającego na zlokalizowanie nieszczelności.
