Ostatnia aktualizacja: 2022-11-30
Urządzenie do pomiaru czystości powietrza
ZAKRES POMIAROWY:
od 0,4 do 300 µm
PRZEZNACZENIE
Do pomiaru czystości powietrza w pomieszczeniach zamkniętych: przez pomiar koncentracji czastek w m3 i pomiar granulacji cząstek od 0,4 do 300 µm. Może służyć do badania "czujek dymowych".
Pomiar z podziałem na 256 równych klas wymiarowych lub dowolnych jedenastu klas, zgodnych z normami.
Jednorazowy pomiar zaprogramowanej objętości powietrza lub monitorowanie pomieszczenia przez nieograniczony czas.
METODA POMIARU
Sposób pomiaru analizatora IPS jest złożony i polega na pomiarze najmniejszych cząstek , by dla większych cząstek przejść stopniowo, w sposób ciągły, do pomiaru zmian strumienia promieniowania rozpraszanego przez poruszające się cząstki. W ten sposób uniknięto pewnych wad „dyfrakcji laserowej” stosowanej w pełnym zakresie pomiarowym, gdzie pojedyncze, największe cząstki dają słabe zmiany obrazu dyfrakcyjnego.
W analizatorach IPS nie ma ograniczeń optycznych dla pomiaru pojedynczych małych i dużych cząstek.
Strumień promieniowania w podczerwieni nie tylko identyfikuje wielkość cząstek, ale jeszcze pozwala je precyzyjnie zliczyć w całym zakresie pomiarowym.
Każdej cząstce odpowiada impuls elektryczny proporcjonalny do wielkości cząstki. Zbiór cząstek jest pierwotnie mierzony z podziałem na 4096 klas wymiarowych i przekształcany (kalibrowany) na 256 klas wymiarowych dostępnych dla użytkownika
SPOSÓB POMIARU

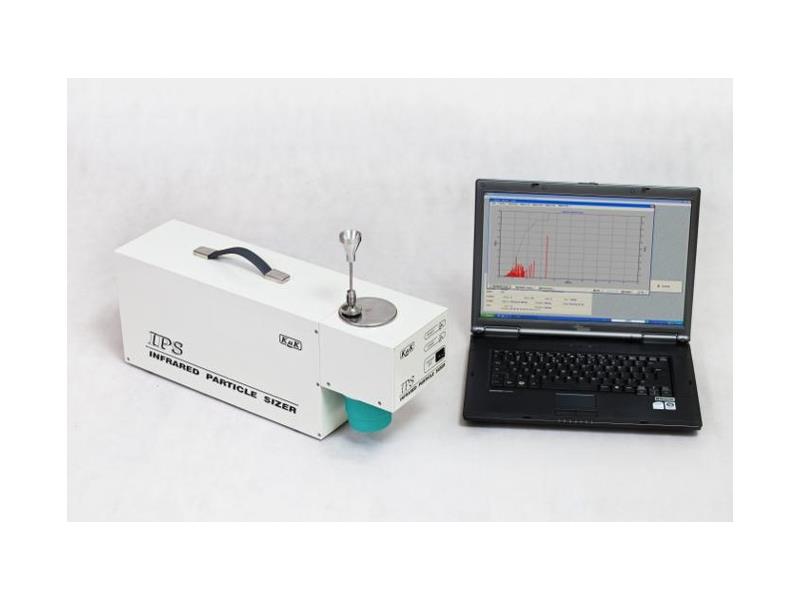

IPS CR składa się z czujnika pomiarowego, z którym zintegrowany jest elektroniczny układ automatycznego zasysania cząstek, zapewniający ciągłość pomiaru i kontrolę koncentracji cząstek w przestrzeni pomiarowej.
Elementem wykonawczym w układzie dozowania jest miniaturowa sprężarka odśrodkowa o specjalnej charakterystyce dopasowanej do „dużych” oporów przepływów przy minimalnym wydatku powietrza. Pomiędzy czujnikiem a sprężarką znajduje się układ do pomiaru wydatku powietrza, który umożliwia określenie koncentracji cząstek w dowolnej jednostce zasysanego powietrza.
Zadany przepływ powietrza utrzymywany jest za pomocą sterowanej elektronicznie sprężarki. W przypadku, gdy w powietrzu występuje zbyt wielka koncentracja cząstek, układ automatycznie zaczyna regulować przepływ powietrza. Wydatek jest mierzony co 0,1 sekundy z dokładnością 0,4 % przez zwężkę [12]. Do obliczenia wartości wydatku uwzględnia się wpływ temperatury przyrządu. Objętość wyliczona jest z sumy chwilowych wydatków. Zmiany wydatku nie wpływają na dokładność pomiaru zassanej objętości. Automatyczna regulacja wydatku powietrza zabezpiecza czujnik przed zabrudzeniem.
Mierzone cząstki są transportowane przez wlot [3] w strumieniu powietrza zasysanego przez sprężarkę [8]. Po przejściu przez przestrzeń pomiarową [2] są zatrzymywane na filtrze [10] umieszczonym w zbiorniku [9]. Filtr [10] osłania sprężarkę [8] przed zabrudzeniem, umożliwia osadzanie się cząstek w zbiorniku przez co eliminuje powtórny pomiar tych samych cząstek. Przestrzeń pomiarowa [2] utworzona jest przez układy optyczne, które kształtują strumień promieniowania emitowany przez diodę IR lub laserową [4] i przyjmowany przez fotodiodę [1].
CHARAKTERYSTYKA
-
zakres pomiarowy
0,4 - 300 µm
-
ilość klas pomiarowych
256
-
źródło światła
dioda Infrared lub dioda laserowa
-
zasilanie
230 V AC, 50 Hz
-
temperatura użytkowania
278 do 313 K
KOMPLETACJA
główny moduł elektroniczny IPS
-
zestaw kabli
-
komputer typu notebook
-
zestaw oprogramowania w w środowisku MS Windows
-
walizka transportowa
Dostarczamy kompletne, gotowe do użytku urządzenia i systemy pomiarowe. Jako producent zapewniamy pełne szkolenie, wsparcie techniczne oraz serwis gwarancyjny i pogwarancyjny.
