Moduł wielkości pendrive'a do pomiaru prądu i napięcia

MiniStick Analog to moduł pomiarowy z USB, wielkości typowego pendrive, który umożliwia pomiar prądu i napięcia. Do konfiguracji, wizualizacji i rejestracji pomiarów służy dedykowany program na komputer PC – MiniStick Analog PC, który już teraz można pobrać ze strony firmy AP Automatyka. Program jest dostępny za darmo.

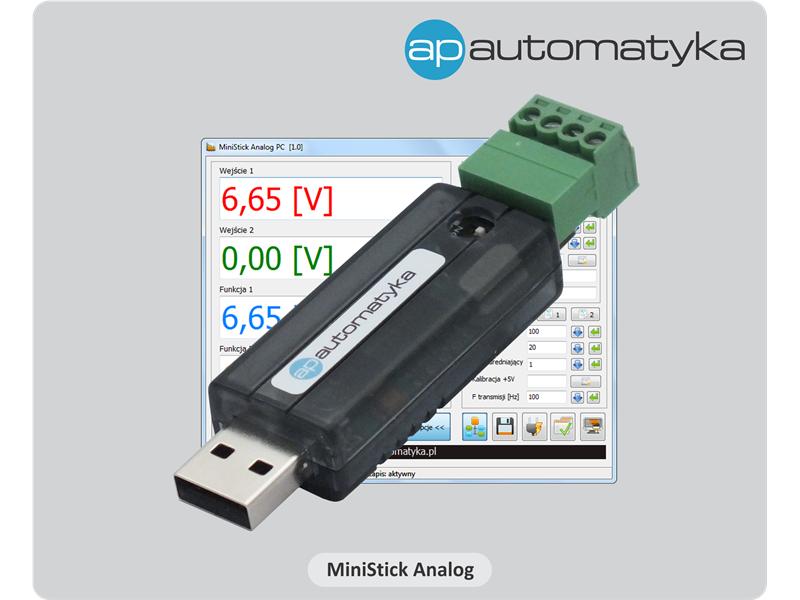

Rysunek 1 przedstawia moduł pomiarowy na tle okna programu PC.

Ten miniaturowy moduł świetnie nadaje się do połączenia z różnego typu czujnikami przemysłowymi, które posiadają wyjścia analogowe (0...10VDC lub 0/4...20mA), proporcjonalne do mierzonych wielkości. Przykładem mogą być czujniki wilgotności i temperatury firmy Rotronic lub przetworniki ciśnienia Huba Control, również z oferty AP Automatyka.

Rysunek 2 przedstawia schemat ideowy układu pomiarowego, opartego o MiniStick Analog.

Oprócz bardzo małych wymiarów moduł pomiarowy MiniStick Analog wyróżnia się takimi parametrami:

• pomiar napięcia (0...10VDC) lub prądu (0/4...20mA) – dla większości czujników
• 2 kanały pomiarowe – zupełnie niezależne, oddzielnie konfigurowane
• 12 bitowa rozdzielczość pomiarów – w większości aplikacji wystarczająca
• próbkowania na obu kanałach pomiarowych z częstotliwością do 500Hz (konfigurowalne)
• interfejs cyfrowy USB (COM) – do pracy z laptopami, które nie posiadają portu RS232
• zasilanie +5VDC (bezpośrednio z portu USB) – nie potrzebuje zasilacza zewnętrznego
• szereg przydatnych algorytmów – funkcje matematyczne, filtry ciągłe, filtry uśredniające, ...

W komplecie z modułem MiniStick Analog dostarczane jest zupełnie darmowe oprogramowanie, które można już teraz pobrać ze strony producenta: www.apautomatyka.pl. Program ten posiada szereg funkcji niezbędnych przy pomiarach i kontroli różnych wielkości:

• konfigurację urządzenia – skalowanie kanałów pomiarowych (w zależności od czujnika), ustawianie funkcji matematycznych (obliczenia na mierzonych wartościach), ustawianie filtrów i prędkości transmisji danych
• wizualizację pomiarów – wskaźniki cyfrowe (konfigurowalne położenie) i przebiegi
• rejestrację wyników – rejestracja danych pomiarowych i czasu do pliku *.CSV (częstotliwość zapisu, miejsce zapisu, dzielenie plików, ... - konfigurowane przez użytkownika)
• inne funkcje* (firma AP Automatyka dopuszcza możliwość zaprojektowania programu od podstaw, dedykowanego do określonej aplikacji - kontakt: biuro@apautomatyka.pl)

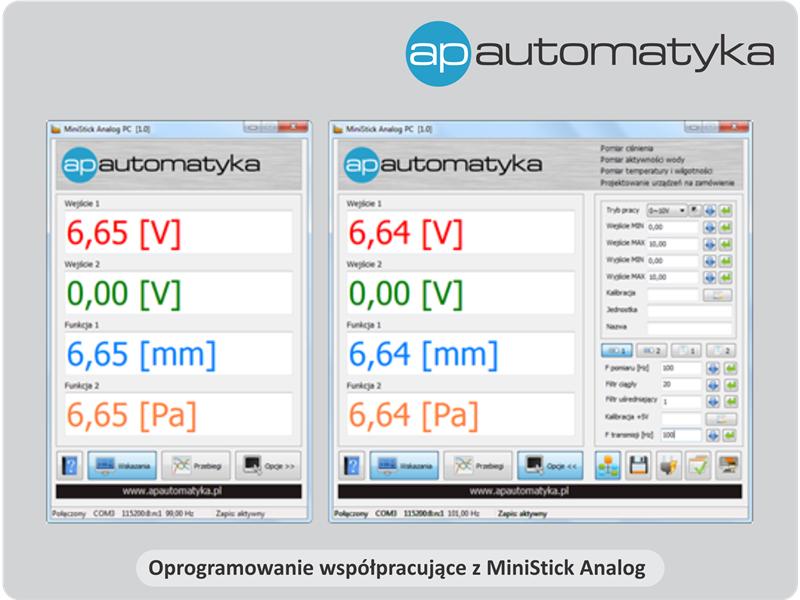

Rysunek 3 przedstawia okno programu MiniStick Analog PC.

Firma AP Automatyka specjalizuje się w komplementacji komponentów systemów pomiarowych oraz instalacji tego typu systemów w obiekcie. Przeprowadza również uruchomienie systemu i szkolenie dla przyszłych użytkowników. Ponadto w ofercie firmy:

• urządzenia do pomiaru i kontroli wilgotności, temperatury, aktywności wody
• przetworniki do pomiaru i kontroli dwutlenku węgla (CO2)
• czujniki, przetworniki i presostaty do pomiaru i kontroli ciśnienia i różnicy ciśnień
• siłowniki elektryczne do klap, przepustnic i zaworów
• usługi w zakresie projektowania urządzeń elektronicznych, projektowania oprogramowania, integracji systemów automatyki, przede wszystkim systemów kontrolno-pomiarowych

WIĘCEJ INFORMACJI:

• www.apautomatyka.pl

• tel.: +48 67 357 10 80
• biuro@apautomatyka.pl

Autor:

mgr inż. Marcin Prokopiak

email: m.prokopiak@apautomatyka.pl
