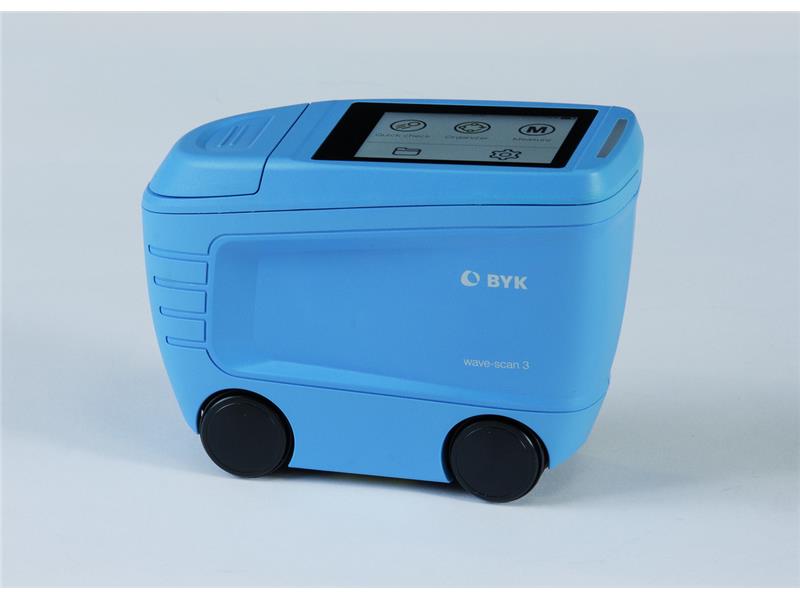

Strukturomierz przenośny Wave-scan 3 do pomiaru na powłokach o wysokim połysku

Urządzenia z rodziny wave-scan są standardem obiektywnej oceny wykończenia powierzchni klasy A w odniesieniu do skórki pomarańczowej i DOI. Używane są do kontroli powłok przez większość firm sektora automotive oraz producentów autobusów, ciężarówek, jachtów, motocykli, samolotów czy AGD.

Cechy strukturomierza Wave-scan 3:

• pozwala na obiektywną ocenę skórki pomarańczowej na powierzchniach o wysokim połysku
• do pomiarów płaskich powierzchni oraz zakrzywionych części karoserii
• laserowe źródło światła skanuje profil optyczny powierzchni, który analizowany jest w 5 zakresach długości fal od 0,1 do 30mm (Wa-We). W ten sposób symuluje się postrzeganie ludzkiego oka z bliskiej odległości (~ 30 cm) i dalekiej odległości (~ 2-3 m).
• dodatkowe zdjęcie z kamery pozwala ocenić właściwości powierzchni spowodowane przez najmniejsze struktury <0,1 mm (du)
• spektrum struktury uzyskane w wyniku pomiaru jest podstawą obliczeń parametrów dla skórki pomarańczowej i współczynnika DOI- Distinctness of Image (obiektywny pomiar, niezależny od systemu lakierowego i zakrzywienia płaszczyzny)
• nowy sposób filtrowania profilu optycznego został opracowany we współpracy z VW/Audi, przy zastosowaniu metody szybkiej transformacji Fouriera (FFT). Pozwala ona określić intensywność i rozmiary dominujących fal struktury. Badania korelacji z wrażeniem wizualnym potwierdziły, że obserwatorzy mogą dobrze różnicować próbki na podstawie dominujących długości fal.

• dedykowane skale parametrów o różnych wartościach docelowych, umożliwiają obiektywne badanie zgodności powłok ze specyfikacjami firmy – ułatwia współpracę producentów samochodów i ich poddostawców

• duży wyświetlacz dotykowy oraz intuicyjne menu z kolorowymi ikonami
• szybki układ obliczeniowy
• urządzenie zasilane akumulatorami ładowanymi na stacji dokującej (ok. 1000 odczytów z 1 ładowania) lub 3 bateriami alkalicznymi AA
• transfer danych pomiarowych: przez stację dokującą, kablem USB lub dodatkowa opcja: przez Wi-Fi
• oprogramowanie smart-chart do profesjonalnej analizy, dokumentacji i archiwizacji pomiarów
• oprogramowanie smart-chart to również doskonałe narzędzie do określania stanu procesu lakierniczego – jego aktualnej sprawności, ewentualnych niedomagań i wskazań koniecznych korekt
• posiada certyfikat akredytowany
• gwarancja 24 miesiące
• pełnimy usługi serwisu urządzeń w laboratorium akredytowanym u producenta BYK-Gardner (Niemcy) lub w autoryzowanym przez producenta serwisie Eurotom w Warszawie
• Organizujemy szkolenia z obsługi strukturomierza i oprogramowania smart-chart wraz z teorią dotyczącą pomiarów efektu „skórki pomarańczowej" i DOI.
