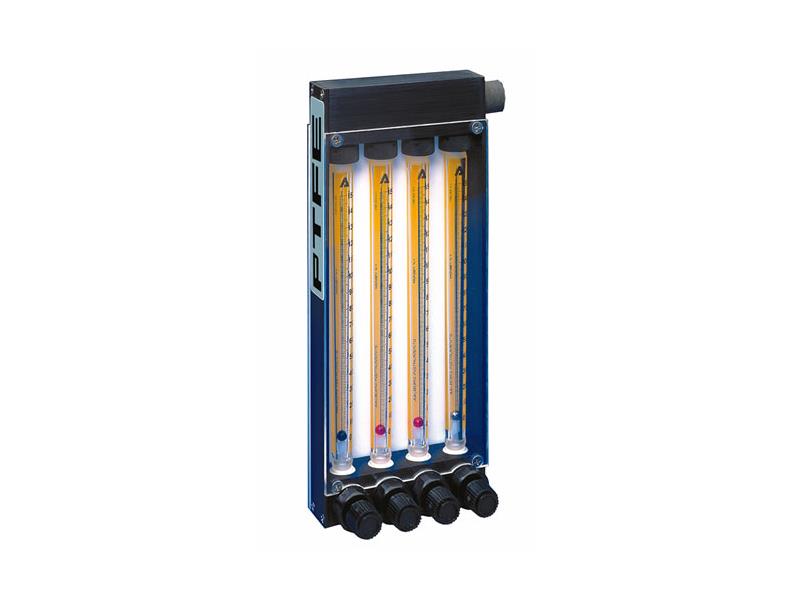

Rotametry do pomiaru kilku agresywnych lub ultraczystych gazów/płynów, seria Tx -wielorurkowe

Rotametry serii Tx to rotametry wielorurkowe dla przepływów niskich i średnich. Specjalna konstrukcja i dobór materiałów umożliwia jednoczesny pomiar kilku silnie agresywnych lub ultraczystych mediów w oddzielnych rurkach bądź ich kontrolowane mieszanie (wersje z rozgałęziaczem). Rurki pomiarowe z grubego szkła borokrzemowego, umieszczono w odpornej mechanicznie obudowie z anodyzowanego aluminium. Pozostałe elementy będące w kontakcie z badanym medium są wykonane z obojętnych chemicznie materiałów (szkło, PTFE PCTFE). Każde urządzenie jest poddawane rygorystycznym testom szczelności i wyposażone w certyfikaty potwierdzające szczelność co najmniej 1 x 10-7 sccs He.

Oferowane są ze skalą niemianowaną (milimetrową) z tabelami korelacyjnymi dla różnych rodzajów medium bądź ze skalą «bezpośredniego odczytu» skalibrowaną dla konkretnego medium. Oferta standardowa Aalborg obejmuje skale dla powietrza, tlenu, wody, azotu, argonu, CO2, helu, wodoru, metanu i propanu.

Dwie długości rurki : 65mm i 150mm.

Zakres przepływu medium zależy od zastosowanego rozmiaru rurek oraz rodzaju pływaka. Pływaki dostępne są w wersjach materiałowych ze szkła, szafiru, stali 316 SS, tantalu i Carboloy®.

Przykładowe zakresy przepływu:

Rurki ze skalą niemianowaną:

• o długości 65mm: maksymalny zakres przepływu powietrza mieści się między 6ml/min a 61l/min, a wody między 0,07ml/min a 2l/min
• o dł. 150mm: maksymalny zakres przepływu powietrza: od 19ml/min do ±65l/min.

Rurki ze skalą bezpośredniego odczytu:

• o dł. 65mm: maksymalne zakresy przepływu powietrza od 7ml/min do 40l/min; wody od 0,5ml/min do 1,2l/min;
• o dł. 150mm: maksymalne zakresy przepływu powietrza od 25ml/min do 60l/min, wody: od 1ml/min do 2l/min.

Rotametry serii Px są dostępne w wersji z kilkuobrotowymi zaworami CV, wysokiej precyzji 16-obrotowymi zaworami MFV lub bez zaworów.

Możliwość montażu na stole, np. na podstawce trójkątnej, lub do panelu (otwory do obu typów mocowań są przewidziane w obudowie urządzenia).

Parametry techniczne:

• dokładność pomiaru: ±2% pełnego zakresu przy skali niemianowanej oprócz rurek 032 i 042; ±5% pełnego zakresu dla rurek bezpośredniego odczytu oraz 032 i 042; ±1% pełnego zakresu - dokładność kalibracyjna
• maksymalne ciśnienie: 6,7 bar
• maksymalna temperatura: 65°C
• użyteczny zakres pomiarowy: 10:1

* * *
Przepływomierze o zmiennym przekroju (rotametry) służą do pomiaru natężenia cieczy i gazów. Typowy rotametr składa się ze stożkowatej, montowanej pionowo rurki, w której znajduje się pływak. Po wprowadzeniu gazu lub cieczy do rurki pomiarowej, pływak wskazuje wynik pomiaru. Przepływ medium następuje od dołu do góry.

W przeciwieństwie do innych typów mierników, rotametry: -nie wymagają zasilania elektrycznego; -gwarantują pomiar przy niskim spadku ciśnienia; -oferują bezkontaktowy pomiar wewnętrzny (idealny w przypadku cieczy silnie agresywnych lub w zastosowaniach wymagających wysokiej czystości).
