QICPIC dynamiczna analiza obrazu

Kształt cząstek może mieć wpływ na końcową jakość produktu w nie mniejszym stopniu niż ich wielkość. Wiedza o rozkładzie zarówno wielkości, jak i kształtu cząstek, pozwala na pełną charakterystykę badanych prób.

Do analizy kształtu próby niezbędne są zdjęcia pojedynczych, odseparowanych cząstek, dlatego też dyspersja stwarza największe wyzwanie. Rozwiązaniem są efektywne systemy dyspersji sprawdzone w połączeniu z dyfraktometrem laserowym HELOS i zaadaptowane na potrzeby nowej technologii dynamicznej analizy obrazu (DIA).

Czujnik

Modułowa budowa systemu dynamicznej analizy obrazu QICPIC łączy jednostki dypsersji z czujnikiem o zakresie pomiarowym od < 1 µm do 34 mm. Szeroka gama jednostek dyspersyjnych i dozujących umożliwia analizy suchych proszków, granulatów, włókien oraz zawiesin i emulsji. System QICPIC został z powodzeniem zaimplementowany w przemyśle farmaceutycznym i chemicznym, spożywczym oraz gleboznawstwie.

Czujnik wyróżnia bardzo krótki czas ekspozycji cząstek wynoszący poniżej 1 ns oraz częstotliwość rejestracji obrazu do 500 kl./s. Powyższe cechy pozwalają na wykorzystanie przystawki dyspersyjnej RODOS do pomiarów najdrobniejszych, pozlepianych proszków. Dzięki dużej liczbie zarejestrowanych podczas pomiaru cząstek wyniki są wiatygodne i powtarzalne, dając dzięki temu możliwość rzetelnych analiz statystycznych. Oprogramowanie PAQXOS jednocześnie przeprowadza obliczenia rozkładów wielkości i kształtu cząstek. Daje ono również możliwość wyboru parametrów, za pomocą których chcemy opisywać cząstki (średnice równoważne, średnice Fereta, średnice i długość włókien itp oraz parametry kształtu: aspect ratio, elongation, sphericity, roundness, straightness, convexity). Galeria cząstek razem z filtrami określanymi przez użytkownika pozwala na pełną charakterystykę próby.

Sucha dyspersja

RODOS to najlepszy wybór dla drobnych i zaglomeryzowanych proszków, włókien i granulatów od 1,8 do prawie 4 000 µm. Z wykorzystaniem tej przystawki próba w postaci strumienia aerozolu pierwotnych, rozdzielonych od siebie cząstek, jest wprowadzana do strefy pomiarowej. Do rozproszenia większych, delikatnych cząstek została zaprojektowana przystawka do dyspersji w spadku swobodnym GRADIS. Sprawdza się ona w przypadku prób sypkich, zawierających cząstki od kilku mikronów do ponad 30 mm. Pomiar skręconych, nawet poplątanych ze sobą włókien, stał się możliwy dzięki przystawce FIBROS łączącej szczotkę, dyszę i sito. Po rozdzieleniu włókna spadają do przestrzeni pomiarowej w przystawce GRADIS.

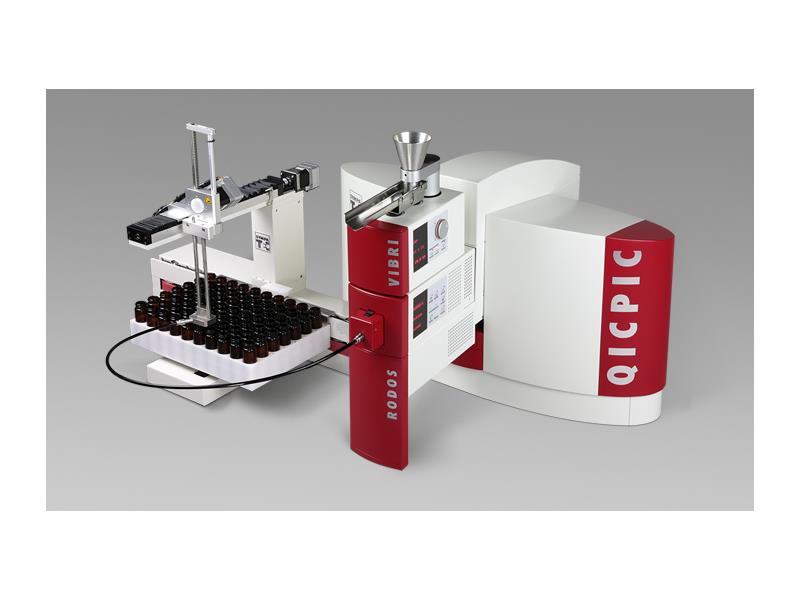

Do pracy z próbami o małych objętościach lub niebezpiecznych dedykowana jest przystawka ASPIROS, która automatycznie otwiera fiolki z produktem i podaje do strefy pomiarowej czujnika QICPIC.

Mokra dyspersja

Dzieki otwartej i modułowej konstrukcji, LIXELL jest najbardziej uniwersalną jednostką dyspersji na mokro. Umożliwia liczne adaptacje do różnych zastosowań i zakresów wielkości z objętości próbek, począwszy od 20 ml. Nawet największe cząstki mogą zostać zbadane dzięki kuwecie pomiarowej FLOWCELL o przepływie ponad 20 l/min.

Sucha i mokra dyspersja - jednostka łączona

Połączenie przystawki do dyspersji na mokro SUCELL z jednostką do suchej dyspersji RODOS tworzy system OASIS, który pozwala na łatwą zmianę metody pomiarowej z suchej na mokrą i odwrotnie z poziomu oprogramowania. Wybór i zmiana metody dyspersji jeszcze nigdy nie były tak proste i szybkie.
