Maksymalna energia 450J
- Producent:
- Wance

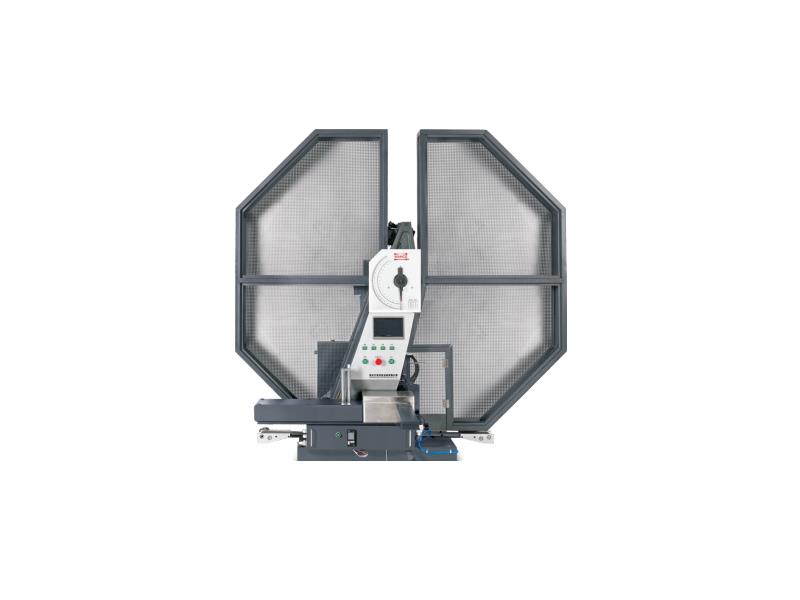

Urządzenie służy do pomiaru metodą Charpy'ego odporności na uderzenia metali i innych materiałów, zgodnie z normami:
ISO 148, EN10045, ASTM E23, GB/T 229, GB/T 12778, GOST 9574
Maksymalna energia 450J
Właściwości
- Jednobryłowa konstrukcja żeliwnej podstawy i kolumny zapewnia wysoką stabilność i sztywność.
- Przednia i tylna kolumna są symetryczne. Ramię wahadła jest zaprojektowane jako wspornik belki, o prostej strukturze i wysokiej precyzji obróbki.
- Zastosowano precyzyjne łożyska o małym tarciu. Absorpcja energii bez obciążenia jest mniejsza niż 0,3%.
- Podwójny system przekładni redukcyjnych zastępuje stary system napędowy, zapewniając wysoką wydajność i zapobiegając awariom przekładni.
- Okrągła konstrukcja głowicy wahadła maksymalnie ogranicza straty spowodowane oporem powietrza
- Duża sztywność ramienia wahadła zapobiega drganiom osiowym i poprzecznym
- Wymienne wahadło można łatwo wymienić w celu dostosowania do energii uderzenia 150J, 300J, 450J, 600J, 750J
- Elektromagnetyczne zwalnianie młota wahadłowego i sprzęgło elektromagnetyczne do blokowania wahadła i podnoszenia go do pozycji wyjściowej. Sprzęgło jest wyposażone w tłumik zapobiegający silnemu uderzeniu podczas sprzęgania.
- W pełni zamknięta obudowa o wysokim stopniu bezpieczeństwa, zapobiegająca rozszczepieniu próbki. Ekran ochronny jest wyposażony w drzwi z blokadą. Gdy drzwi się otworzą, większość operacji nie może być wykonywana, aby uniknąć nieprawidłowego działania.
- Zastosowano przemysłowy sterownik PLC SIEMENS do sterowania wahadłem oraz precyzyjny, japoński enkoder obrotowy NEMICON do pomiaru położenia zaczepu w czasie rzeczywistym. Cały system jest stabilny, niezawodny i dokładny.
- Duży monitor z ekranem dotykowym może w czasie rzeczywistym wyświetlać kąt uderzenia bijaka, energię uderzenia, twardość i inne parametry. Użytkownik może wprowadzić do monitora dane próbki i inne informacje, takie jak dane firmy. Po podłączeniu do drukarki, wprowadzane przez użytkownika informacje i wyniki badań są drukowane.
- Opcjonalnie dostępny jest komputer z oprogramowaniem sterującym umożliwiającym pracę w trybie półautomatycznym. Operator musi tylko ładować próbki. Inne urządzenia mogą być kontrolowane przez oprogramowanie.
- Opcjonalnie dostępny jest system podawania próbek. W połączeniu z komputerem i oprogramowaniem umożliwia pracę w pełni automatyczną.
- Opcjonalnie dostępny jest system chłodzenia umożliwiający prowadzenie badań na próbkach zimnych w temperaturze do -180℃
Urządzenie do zbierania i filtrowania próbek
- Młot wyposażony jest w urządzenie do zbierania uszkodzonych próbek po uderzeniu co w pełni zapobiega utknięciu bijaka
- Unikalna funkcja segregowania próbek: automatyczna ocena i transportowanie zakwalifikowanych i niezakwalifikowanych próbek do różnych pojemników zbiorczych
Profesjonalne oprogramowanie testujące
Oprogramowanie to zostało zaprojektowane specjalnie do prowadzenia badań metali zgodnie z normami metody Charpy'ego. Oprogramowanie zapewnia łatwą w użyciu metodę zbierania, obliczania i przechowywania wyników prób udarności. Wyniki próby mogą być drukowane i eksportowane do EXCEL w celu ich przeglądu.
Funkcje wyświetlacza
Status ograniczeń systemowych
Wyświetlanie stanu młota w czasie rzeczywistym
Ustawienie i weryfikacja młota umożliwia wprowadzenie masy młota
Wyświetlanie energii potencjalnej/uderzenia
Wyświetlanie prędkości teoretycznej
Rozdzielczość enkodera 0,025°.
