zobrazowanie typu B
- Producent:
- ACS - Acoustic Control Systems

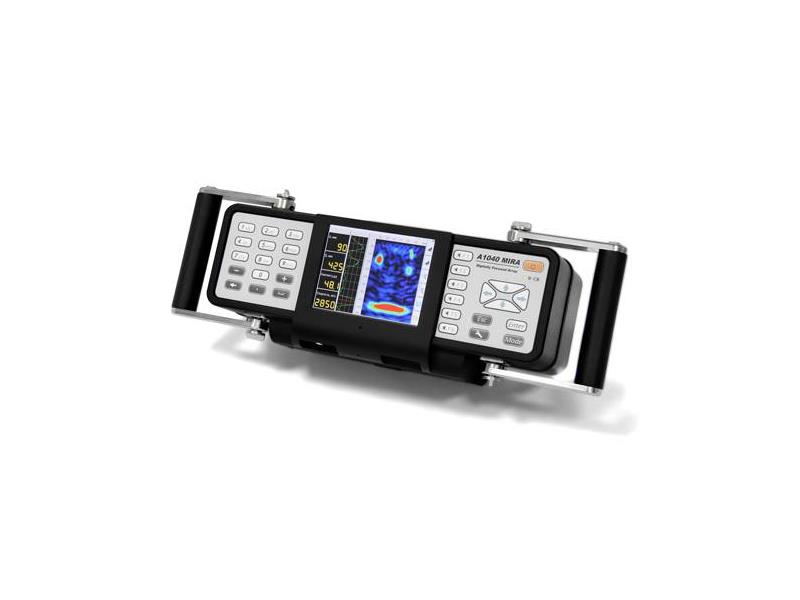

Tomograf ultradźwiękowy А1040 MIRA stosowany jest do testowania obiektów, wykonanych z betonu, betonu zbrojonego oraz kamienia, do których dostęp jest możliwy tylko z jednej strony.Tomografowi MIRA pozwala: ocenić wewnętrzną strukturę obiektu, wykryć obce wtrącenia, dziury, pęknięcia, wady, plastry miodu, jak również zmierzyć grubość obiektu. Za pomocą tomografu MIRA można przeprowadzać inspekcję obiektów o grubości do 2m. Wyniki prezentowane są w formie przekroju poprzecznego (zobrazowanie typu B). które jest łatwiejsze do interpretacji oraz umożliwia szybką analizę kondycji obiektu.
Korzyści:
– Wizualizacja wewnętrznej struktury obiektu, do których dostęp tylko z jednej strony,
– Wysoka wydajność – wykonanie jednego skanu (tomogramu) trwa 3 sekundy,
– Łatwy w użyciu,
– Wysoka dokładność pomiaru i czułość wobec wielu materiałów,
– Zastosowanie urządzenia nie wymaga wcześniejszego przygowania powierzchni badaniej
– Nieścieralne przylgi głowic
Cechy:
– Lekka, wstrząsoodporna obudowa z tworzywa sztucznego,
– Szybko wymienne baterie,
– Autonomiczna praca urządzenia bez potrzeby używania zewnętrzne go komputera,
– Dostosowanie głowicy wieloelementowej (antenna array) nierównych powierzchni,
– Automatyczny pomiar prędkości fali ultradźwiękowej w badanym obiekcie,
– Trójwymiarowa prezentacja-3D badanego obiektu ze zobrazowaniem jego wewnętrznej struktury.
Dane techniczne:
Minimalna grubość badanego obiektu: 50 mm
Maksymalna grubość badanego obiektu: 2 m
Minimalny wymiar wykrywalnego reflektora: sfera o średnicy 50 mm na głębokości 100 m w betonie M400
Wymiar i typ wyświetlacza: 5,7″ TFT, kolorowy
Pamięć wewnętrzna: karta Flash
Zasilanie: bateryjne/ sieciowe
Czas pracy baterii: 5h
Port: USB
Temperatura pracy: – 10 do 50oC
Wymiary: 380 x 130 x 140 mm
Waga: 4.5 kg
Dane techniczne głowicy (Antenna Array)
Częstotliwość operacyjna: 50 kHz
6 dB w trybie emisji i odbioru sygnału: 25-80 kHz
Typ wytwarzanej fali: fala poprzeczna
