Analizator AWK D

Analizator AWK D

PRZEZNACZENIE:

Do pomiaru w warunkach laboratoryjnych lub poligonowych rozkładu rozpylonych i swobodnie opadających kropel cieczy w powietrzu, w zakresie od 50 µm do 4 mm.

METODA POMIARU:

Strumień promieniowania podczerwonego lub laserowego w czujniku jest rozpraszany przez przelatujące przez strefę pomiaru krople. Każdej kropli odpowiada impuls elektryczny proporcjonalny do jej wielkości. Zbiór kropel jest pierwotnie mierzony na 4096 klas wymiarowych i następnie przekształcony (kalibrowany) na 256 klas dostępnych dla użytkownika.

SPOSÓB POMIARU:

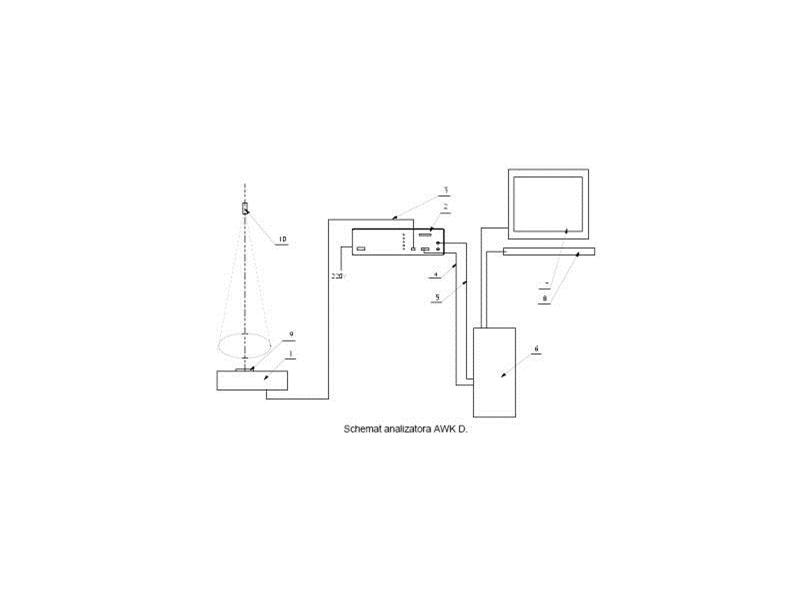

Analizator AWK D składa się z sondy [1], w której znajduje się przetwornik fotoelektryczny połączony z układem elektronicznym [2] kablem [3] o długości 20m.
W układzie elektronicznym [2] formowane są impulsy elektryczne, proporcjonalne do średnic kropel. Układ elektroniczny połączony jest przez dwa kable: sterujący [4] i pomiarowy [5] do specjalnego interface komputera [6], gdzie analizowany jest kształt i amplituda impulsu.
Wyniki pomiaru są zapisywane w pamięci komputera w jednostkach elektrycznych i można je przeliczyć na jednostki fizyczne według określonej przez producenta charakterystyki. Wyniki przestawione są na monitorze [7], a sterowanie przyrządem odbywa się za pomocą klawiatury [8].
Sonda [1] ma trzy zmienne wloty kropel [9], które używa się w zależności od koncentracji kropel. Koncentracja kropel zależna jest od natężenia przepływu cieczy w rozpylaczu i odległości badanego rozpylacza [10] od sondy [1].
Dla dokładnego zbadania strumienia rozpylonej cieczy opracowane są urządzenia i programy, które pozwalają sterować położeniem rozpylacza [10] względem sondy [1] (opcja).

CHARAKTERYSTYKA:

- zakres pomiarowy 50 µm - 4 mm
- ilość klas pomiarowych 256
- źródło światła dioda Infrared
- zasilanie 230 V AC, 50 Hz
- temperatura użytkowania 278 do 313 K
- powierzchnia pomiarowa 1680 mm2
- ciężar przyrządu 8 kg

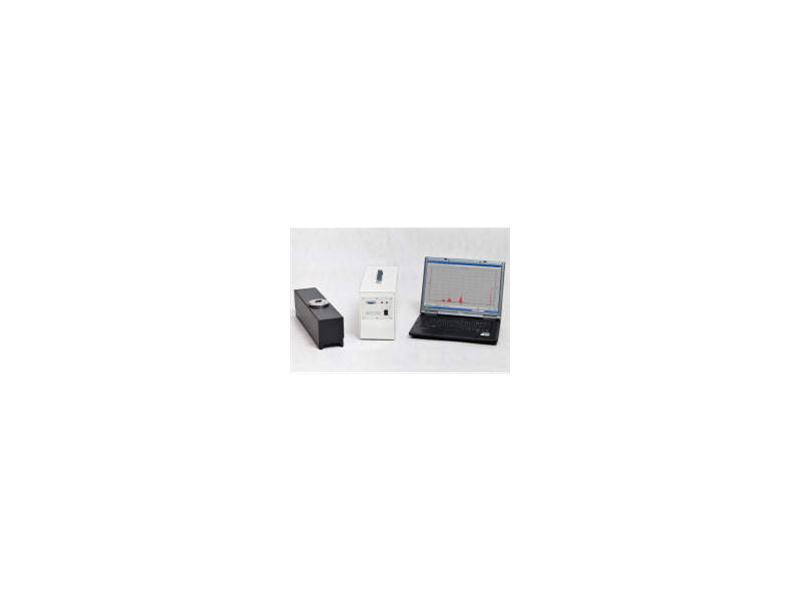

KOMPLETACJA:

- elektroniczny blok pomiarowy AWK łącznie z kartą przetwornika A/C IPS USB High Speed
- sonda pomiarowa
- zestaw kabli
- komputer typu notebook
- zestaw oprogramowania w w środowisku MS Windows
- zestaw oprogramowania (programy pomiarowe, optymalizacyjne i kalibracyjne)

Ulotka AWK D
